Molex PicoBlade 标准插座电缆组件 - 15134 系列PicoBlade 线对板电缆组件提供多种电缆长度端接，一端带 PicoBlade 插座连接器。 这些 PicoBlade 连接器电缆组件使用 UL1061 散线构成，更易于设计、原型设计和生产。 引脚到引脚单地图配置可将每个信号分配至引脚，无需设计电缆布局。 PicoBlade 插座采用单排、紧凑型节省空间的设计，具有 1.25 mm 小节距。 连接器上的摩擦锁定可确保将电缆组件安全地连接到配接管座，以防由于振动或错误处理造成意外拔出。 这些 PicoBlade 电缆组件设计适合与 53261、53047、53398 和 53048 系列 PicoBlade 线对板印刷电路板管座一起使用### 特点和优势采用 UL1061 散线构造，易于设计 引脚到引脚地图配置，无需电缆布局设计 紧凑型节省空间的设计，具有 1.25 mm 小节距 连接器外壳上的摩擦锁用于牢固配接连接到管座 提供多种电缆长度 ### 应用这些 PicoBlade 线对板电缆组件特别适用于原型设计和全球应用。 应用包括家庭娱乐、家用电器、移动设备、商业车辆、工业过程控制和医疗。 ### 1.25mm 线到板 - Molex PicoBlade™最大工作电压 | 125V a.c. ---|--- 最大电流 | 1A（0.8A 于 32a.w.g.） 触点材料 | 镀锡磷青铜 绝缘材料 | 尼龙或者聚酯 | UL94V-O 等级 绝缘电阻 | 最小 1000MΩ 触点电阻 | 最大 20mΩ 额定温度 | -40° 到 +85°C 建议印刷电路板孔直径 | 0.5mm

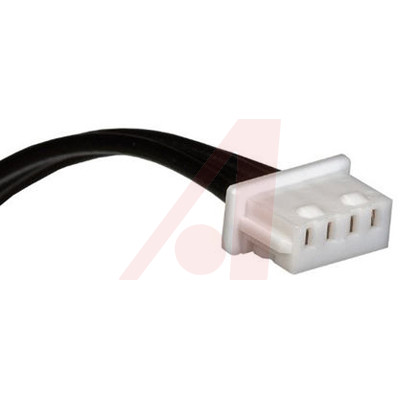

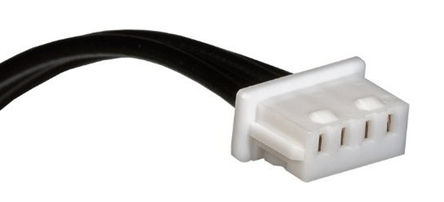

PicoBlade 标准插座电缆组件 - 15134 系列
PicoBlade 线对板电缆组件提供多种电缆长度端接，一端带 PicoBlade 插座连接器。 这些 PicoBlade 连接器电缆组件使用 UL1061 散线构成，更易于设计、原型设计和生产。 引脚到引脚单地图配置可将每个信号分配至引脚，无需设计电缆布局。 PicoBlade 插座采用单排、紧凑型节省空间的设计，具有 1.25 mm 小节距。 连接器上的摩擦锁定可确保将电缆组件安全地连接到配接管座，以防由于振动或错误处理造成意外拔出。 这些 PicoBlade 电缆组件设计适合与 53261、53047、53398 和 53048 系列 PicoBlade 线对板印刷电路板管座一起使用
### 特点和优势
采用 UL1061 散线构造，易于设计
引脚到引脚地图配置，无需电缆布局设计
紧凑型节省空间的设计，具有 1.25 mm 小节距
连接器外壳上的摩擦锁用于牢固配接连接到管座
提供多种电缆长度
### 1.25mm 线到板 - Molex PicoBlade™
