12A01S

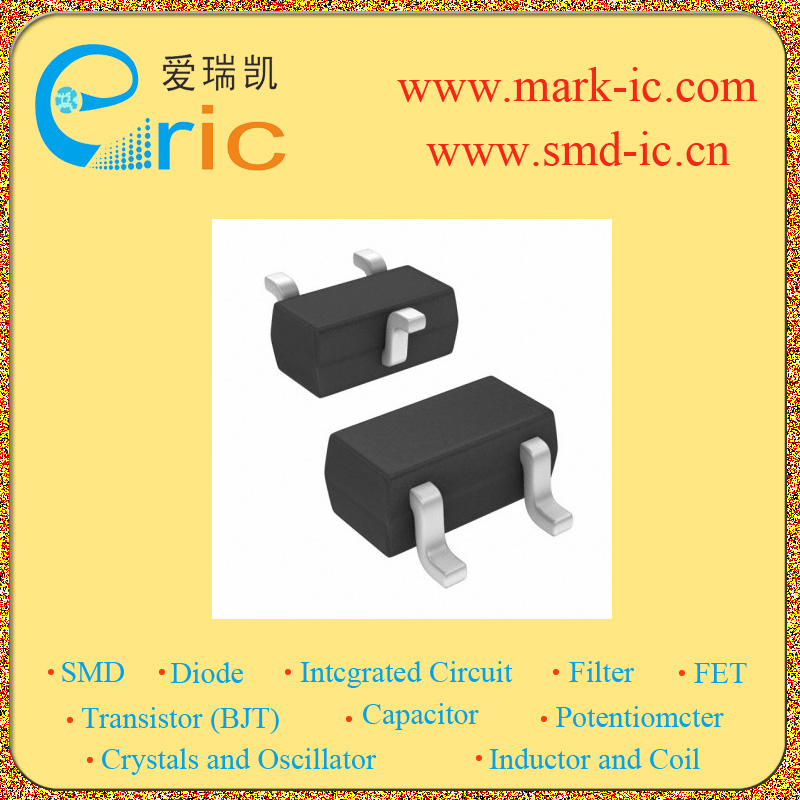

12A01S PNP三极管 -15V -500mA/-0.5A 490MHz 300~700 -300mV/-0.3V SOT-523/SMCP marking/标记 XP 低频放大器

集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -15V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| -12V 集电极连续输出电流ICCollector CurrentIC| −500mA/-0.5A 截止频率fTTranstion FrequencyfT| 490MHz 直流电流增益hFEDC Current GainhFE| 300~700 @ -2V,-0.01A 管压降VCE（sat）Collector-Emitter SaturationVoltage| -300mV/-0.3V 耗散功率PcPoWer Dissipation| 200mW/0.2W Description & Applications| Low-Frequency General-Purpose Amplifier Applications • Low-frequency Amplifier, small motor drive,muting circuit. • Large current capacitance. • Low collector-to-emitter saturation voltage resistance. RCE sat typ.=0.57Ω [IC=0.5A, IB=25mA]. • Small ON-resistance Ron. 描述与应用| 低频通用放大器应用 •低频放大器，小型马达驱动，静音电路。 •大电流容量。 •低集电极 - 发射极饱和电压（电阻）。  RCE（饱和）典型值=0.57Ω[IC= 0.5A，IB=25毫安]。 •小导通电阻（RON）。
