1N4756A-T参数规格_中文资料_数据手册PDF

1N4756A-T概述

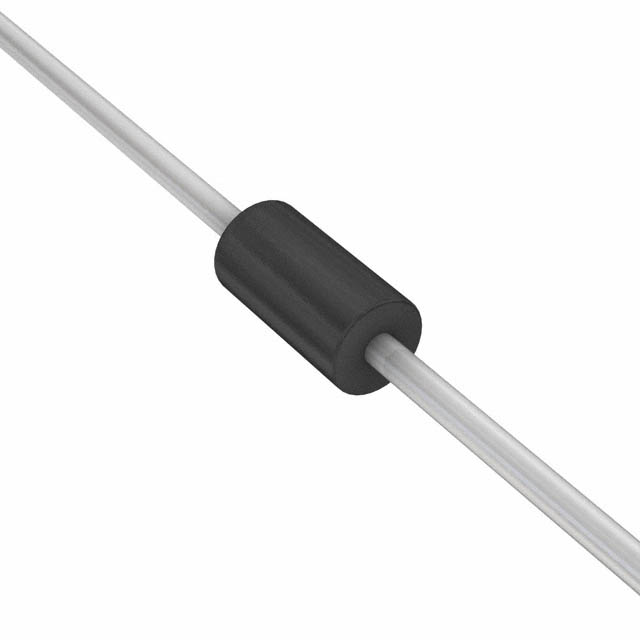

1N4756A Series 1W 47V 200mA Through Hole Zener Diode - DO-41

Features

1.0 Watt Power Dissipation

3.3V - 100V Nominal Zener Voltage

Standard VZ Tolerance is 5%

得捷:
DIODE ZENER 47V 1W DO41

贸泽:
Zener Diodes 1W 47V

艾睿:
Diode Zener Single 47V 5% 1W 2-Pin DO-41 T/R

富昌:
1N4756A Series 1 W 47 V 200 mA Through Hole Zener Diode - DO-41

Chip1Stop:
Diode Zener Single 47V 5% 1W 2-Pin DO-41 T/R

Verical:
Diode Zener Single 47V 5% 1W 2-Pin DO-41 T/R

AMEYA360:
DIODE ZENER 47V 1W DO41

1N4756A-T中文资料参数规格

技术参数

额定电压DC 47.0 V

容差 ±5 %

额定功率 1.00 W

输出电流 ≤4.70 A

正向电压 1.2V @200mA

耗散功率 1 W

测试电流 5.5 mA

稳压值 47 V

正向电压Max 1.2V @200mA

额定功率Max 1 W

工作温度Max 175 ℃

工作温度Min 65 ℃

封装参数

安装方式 Through Hole

封装 DO-41

外形尺寸

长度 4.7 mm

宽度 2.71 mm

高度 2.71 mm

封装 DO-41

物理参数

工作温度 -65℃ ~ 175℃

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买1N4756A-T

型号： 1N4756A-T

制造商： Vishay Semiconductor 威世

描述：1N4756A Series 1W 47V 200mA Through Hole Zener Diode - DO-41

立即咨询

替代型号1N4756A-T

型号/品牌	代替类型	替代型号对比
1N4756A-T Vishay Semiconductor 威世	当前型号	当前型号
1N4756A-TR 威世	类似代替	1N4756A-T和1N4756A-TR的区别
1N4756A 飞兆/仙童	功能相似	1N4756A-T和1N4756A的区别
1N4756A-TP 美微科	功能相似	1N4756A-T和1N4756A-TP的区别
