三片插件（触点）机制构造 镀金插件 防止因未对准和使用测试探针带来的损害 颜色编码定位弹簧，易于识别 额定电流 13A ### ITT TNM 屏蔽### ITT TNM 屏蔽TNM 连接器系列基于 ITT Cannon 公司广受欢迎的 Trident 和 Neptune 系列。 它们特有全金属结构，可靠性和耐久性高，并具有符合 MIL-C-26482 的主体规格和法兰安装。全金属结构的固有射频屏蔽特性 背壳实现电缆编织端接以符合 EMC 要求 信号类型与 QM 系列有同样的平面形状和触点排列，以便升级和实现互换性能 包括后端橡胶密封以在仅使用某些触点时达到 IP67 等级。 使用背壳时可丢弃橡胶密封条。 两者均达到 IP67 定级 电缆、底盘和防松螺母配置有标准和 在标准和反向类型 一方、二方或三方压接触点，另提供焊接杯形触点和印刷电路板端接触点以传输信号。 只有电源/信号连接器类型才需要电源触点 每触点在隔离条件下的额定电流 | ---|--- 1 部分触点 | 5A 2 部分触点 | 13A 3 部分触点 | 13A 焊接杯形触点 | 13A 印刷电路板端接触点 | 5A 额定电压 | 250V 交流 屏蔽 | 40dB 10kHz - 100MHz 触点电阻 | 5mΩ 温度范围 | -55 → 105°C
三片插件（触点）
机制构造
镀金插件
防止因未对准和使用测试探针带来的损害
颜色编码定位弹簧，易于识别
额定电流 13A
欧时:

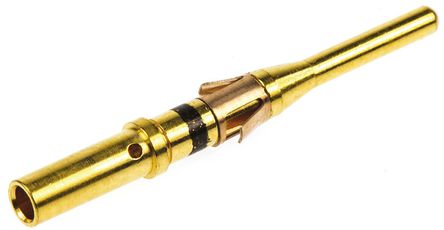

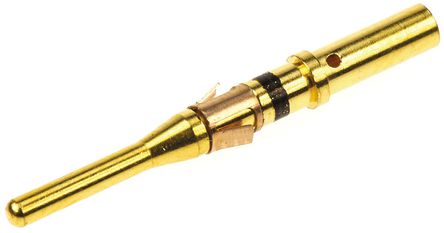

ITT Cannon TRIDENT 系列 公 压接端子触点 192991-0083, 镀金 黄铜触芯, BLANK 至 16AWG
Allied Electronics:
ITT Cannon Crimp Pin Connector, Gold Plating 16 AWG
