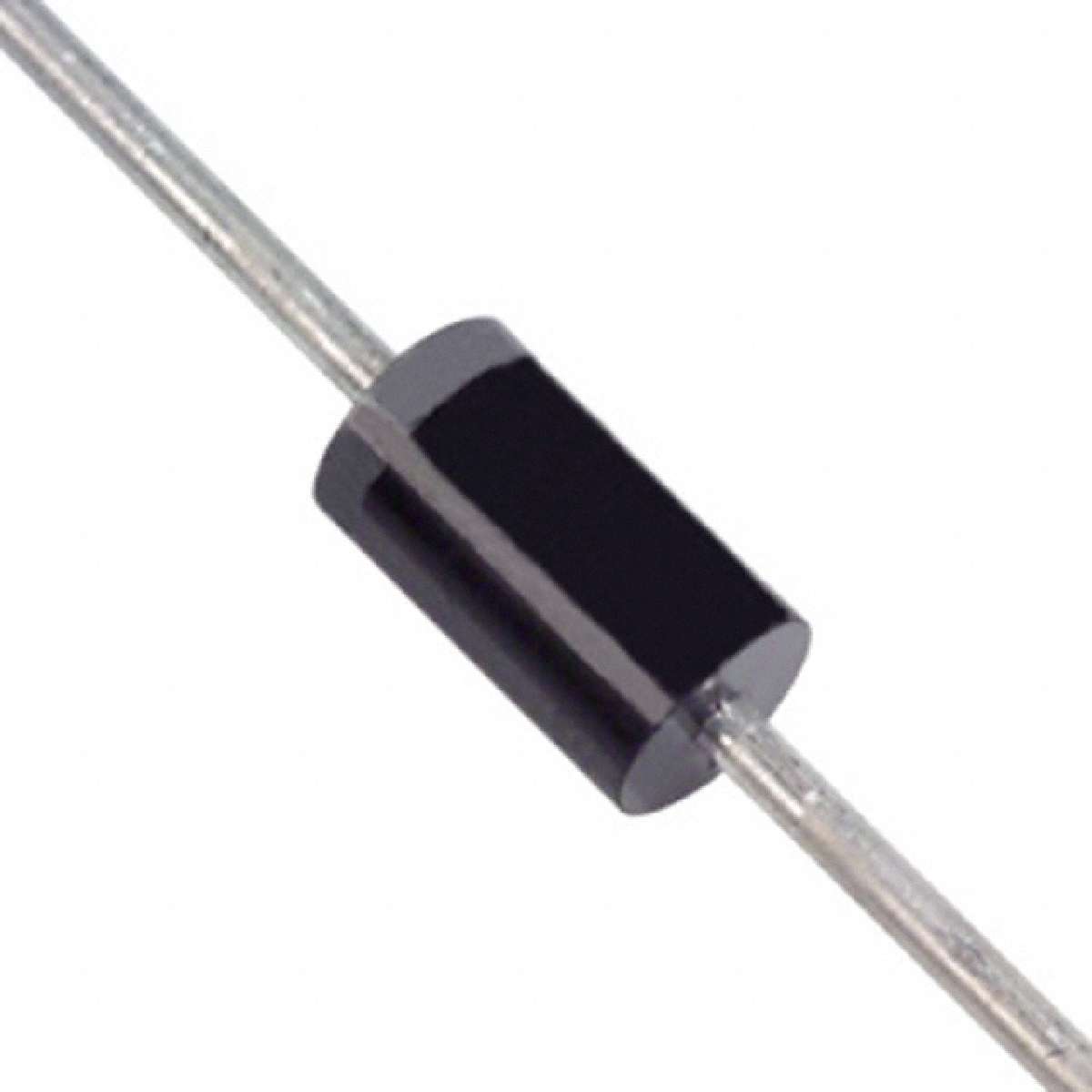

1N5821-B图片1

1N5821-B图片2

1N5821-B图片3

1N5821-B图片4

1N5821-B图片5

1N5821-B概述

Diode Schottky 30V 3A 2Pin DO-201AD Bulk

Diode Schottky 30V 3A Through Hole DO-201AD

得捷:
DIODE SCHOTTKY 30V 3A DO201AD

贸泽:
Schottky Diodes & Rectifiers 3.0A 30V 0.

艾睿:
Diode Schottky 30V 3A 2-Pin DO-201AD Bulk

安富利:
Diode Schottky 30V 3A 2-Pin DO-201AD Bulk

1N5821-B中文资料参数规格

技术参数

正向电压 500mV @3A

正向电流 3 A

最大正向浪涌电流（Ifsm） 80 A

正向电压Max 500mV @3A

工作温度Max 125 ℃

工作温度Min 65 ℃

封装参数

安装方式 Through Hole

封装 DO-201AD

外形尺寸

长度 9.5 mm

宽度 5.3 mm

高度 5.3 mm

封装 DO-201AD

物理参数

工作温度 65℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

1N5821-B引脚图与封装图

1N5821-B引脚图

1N5821-B封装图

1N5821-B封装焊盘图

在线购买1N5821-B

型号： 1N5821-B

制造商： Diodes 美台

描述：Diode Schottky 30V 3A 2Pin DO-201AD Bulk

替代型号1N5821-B

型号/品牌	代替类型	替代型号对比
1N5821-B Diodes 美台	当前型号	当前型号
1N5821G 安森美	功能相似	1N5821-B和1N5821G的区别
1N5821-TP 美微科	功能相似	1N5821-B和1N5821-TP的区别
1N5821-BP 美微科	功能相似	1N5821-B和1N5821-BP的区别
