特点•与表面贴装快速开关二极管•开关速度快•表面贴装包装非常适合自动插入•对于通用开关应用•高电导•铅，卤素和锑免费，RoHS兼容（注2）•“绿色”设备（注4）•符合AEC-Q101标准的高可靠性
反向电压VrReverse Voltage| 75V \---|--- 平均整流电流IoAverage Rectified Current| 150mA/0.15A 最大正向压降VFForward VoltageVf | 1.25V 反向恢复时间TrrReverse Recovery Time| 4.0ns 最大耗散功率PdPower Dissipation| 400mW/0.4W Description & Applications| FeAtures • SURFACE mOUNT FAST SWITCHING DIODE • FAst Switching Speed • SurfAce mount PAckAge IdeAlly Suited for AutomAted Insertion • For GenerAl Purpose Switching ApplicAtions • High ConductAnce • LeAd, HAlogen And Antimony Free, RoHS CompliAnt Note 2 • "Green" DeVice Note 4 • QuAlified to AEC-Q101 StAndArds for High ReliAbility 描述与应用| 特点 •与表面贴装快速开关 •开关速度快 •表面贴装包装非常适合自动插入 •对于通用开关应用 •高电导 •铅，卤素和锑免费，RoHS兼容（注2） •“绿色”设备（注4） •符合AEC-Q101标准的高可靠性
额定电压DC 75.0 V
额定电流 150 mA
电容 2.00 pF
额定功率 400 mW
输出电流 ≤150 mA
正向电压 1.25V @150mA
极性 Standard
耗散功率 0.4 W
反向恢复时间 4 ns
正向电流 0.15 A
正向电压Max 1.25V @150mA
正向电流Max 0.3 A
工作温度Max 150 ℃
工作温度Min 65 ℃
耗散功率Max 400 mW
安装方式 Surface Mount
引脚数 2

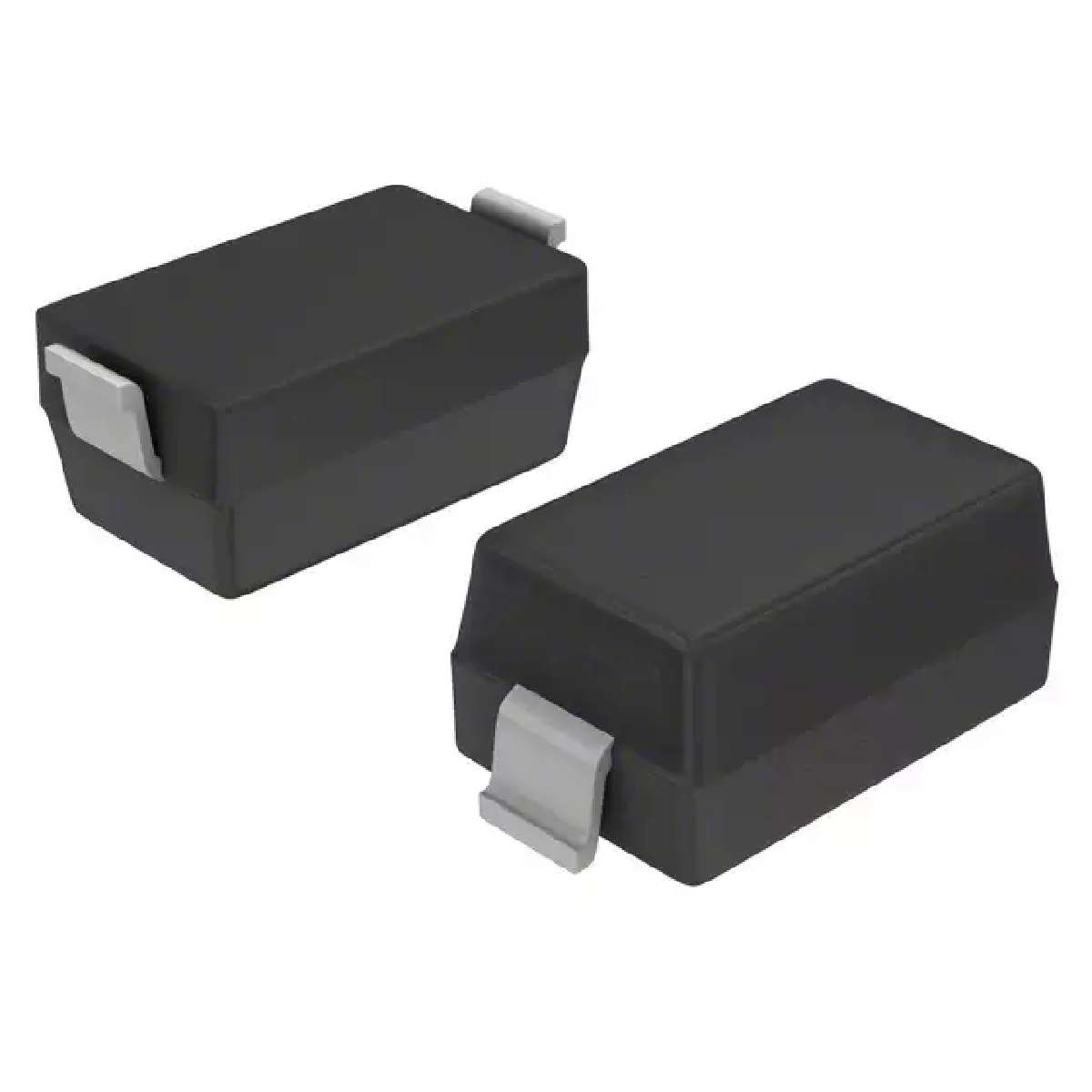

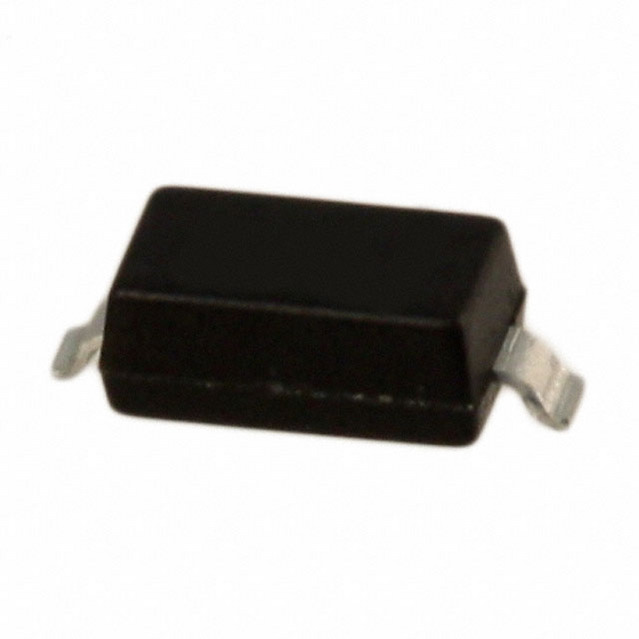

封装 SOD-123
长度 2.85 mm
宽度 1.7 mm
高度 1.25 mm
封装 SOD-123
工作温度 65℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
1N4148W-7 Diodes 美台 | 当前型号 | 当前型号 |
1N4148WT-7 美台 | 功能相似 | 1N4148W-7和1N4148WT-7的区别 |
1N4148W-TP 美微科 | 功能相似 | 1N4148W-7和1N4148W-TP的区别 |
1N4148W-E3-08 Vishay Intertechnology | 功能相似 | 1N4148W-7和1N4148W-E3-08的区别 |
