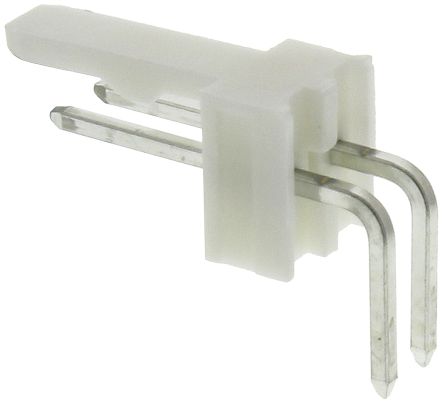

22-05-7028图片2

22-05-7028图片3

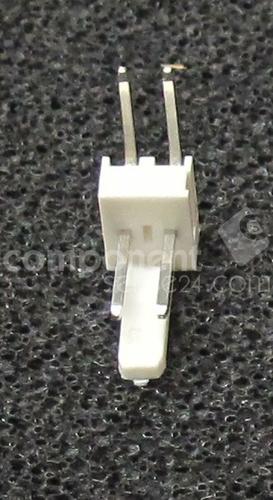

22-05-7028图片4

22-05-7028图片5

22-05-7028图片6

22-05-7028图片7

22-05-7028图片8

22-05-7028图片9

22-05-7028概述

MOLEX 22-05-7028 KK 254线至板针座, 直角, 摩擦锁, 2路.

* 终端锁定柄脚

.: 回流雾锡电镀

.: 外壳偏光肋骨

.: 摩擦锁头; 摩擦锁定斜坡外壳

.: 偏光后壁

.: RPC兼容回流焊工艺系统

.: 高温尼龙外壳

.: 信号应用KK 254连接器系统

.: 电源应用KK 396连接器系统

22-05-7028中文资料参数规格

技术参数

触点数 2

极性 Male

触点电镀 Tin

额定电压DC 250 V

额定电压AC 250 V

额定电流 4 A

绝缘电阻 1000 MΩ

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Right Angle

电路数 2

易燃性等级 UL 94 V-0

针脚数 2

接触电阻 20 mΩ

拔插次数 25

额定电流Max 4A/触头

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压Max 500 V

额定电压 250 V

接触电阻Max 20 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 5.08 mm

宽度 14.42 mm

高度 5.8 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Natural

颜色 White

触点材质 Brass

材质 Nylon

工作温度 -40℃ ~ 80℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用电源管理, 信号处理

符合标准

RoHS标准 RoHS Compliant

海关信息

ECCN代码 EAR99

HTS代码 8536694040
