2-1393222-0概述

MSR 继电器,8 A,1 引脚 NO 或 CO 继电器### 特征:中性直流电压线圈,单稳态 防水 高起动电流,带银氧化锡触点 4 kV / 8 mm 线圈触点 保护等级 II 环境温度高达 85 °C(8 A 时) ** 认证:VDE、UL、CSA、SEV、SEMKO、SETI** 类型 | 标称 电压 V 直流 | 电压范围(20 °C 时) V 直流 | 线圈电阻(20 °C 时) ±10% Ω ---|---|---|--- **1 CO 继电器,触点材料银氧化锡** |   |   |   V23061-B1005-A301 | 12 | 8.5 → 30 | 650 V23061-B1007-A301 | 24 | 17.2 → 56 | 2270 **1 CO 继电器,触点材料银镉氧化物** |   |   |   V23061-B1003-A401 | 6 | 4.3 → 15 | 165 V23061-B1005-A401 | 12 | 8.5 → 30 | 650 V23061-B1007-A401 | 24 | 17.2 → 56 | 2270 **1 CO 继电器,触点材料细粒银 0.15,镀金** |   |   |   V23061-B1005-A501 | 12 | 8.5 → 30 | 650 V23061-B1007-A501 | 24 | 17.2 → 56 | 2270 **1 常开,触点材料银氧化锡** |   |   |   V23061-A1005-A302 | 12 | 8 → 30 | 650 V23061-A1007-A302 | 24 | 17.2 → 56 | 2270 **1 常开,触点材料银镉氧化物** |   |   |   V23061-A1003-A402 | 6 | 4.3 → 15 | 165 V23061-A1005-A402 | 12 | 8.5 → 30 | 650 V23061-A1007-A402 | 24 | 17.2 → 56 | 2270 **1 常开,触点材料细粒银 0.15,镀金** |   |   |   V23061-A1005-A502 | 12 | 8.5 → 30 | 650 V23061-A1007-A502 | 24 | 17.2 → 56 | 2270 触点型号: | 1 u | 1a ---|---|--- 标称 电流: | 8 A 10 UL, CSA |   标称 /最大切换电压 | 250 / 440 V 交流 |   额定切换容量: | 2000 VA |   线圈电压: | 6 V → 24 V 直流 |   线圈额定功率: | 0.21 W → 0.27 W |   线圈触点电压能力: | 4000 V 交流 |   线圈触点爬电距离/无气隙: | 8 mm |   绝缘组(符合 VDE 0110): | B/380, C/250 |   直流线圈环境温度: | -40 °C → +85 °C |   继电器重量: | 10 |   ### TE Connectivity

The MSR series miniature PCB Power Relay with 1-pole 8/10A, 1-form-C CO or 1-form-A NO contacts.

.
Reinforced insulation protection class II
.
High inrush currents with AgSnO2 contacts TV4 0 65A
.
4kV/8mm Coil-contact
.
Plastic materials according to IEC 60335-1
.
Ambient temperature up to 85°C at 8A
2-1393222-0中文资料参数规格
技术参数

额定电压AC 400 V

输入电压DC 12.0 V

触点类型 SPST-NO

跌落电压 1.20 V

触点额定电流 15 A

线圈电压 12 VDC

线圈电流 18.4 mA

线圈功率DC 220 mW

线圈电阻 652 Ω

额定电流Max 15 A

线圈电压DC 12 V

线圈功率 221 mW

额定功率Max 2 KVA

开关电流Max 8 A

工作温度Max 85 ℃

工作温度Min -40 ℃

额定电压 12 VDC

额定电压AC Max 400 V

封装参数

安装方式 Through Hole

引脚数 4

外形尺寸

长度 28.6 mm

高度 15 mm

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 Power Management, Communications & Networking, Consumer Electronics, Industrial, Clock & Timing, HVAC

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/06/16

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

2-1393222-0引脚图与封装图
2-1393222-0引脚图
2-1393222-0封装图

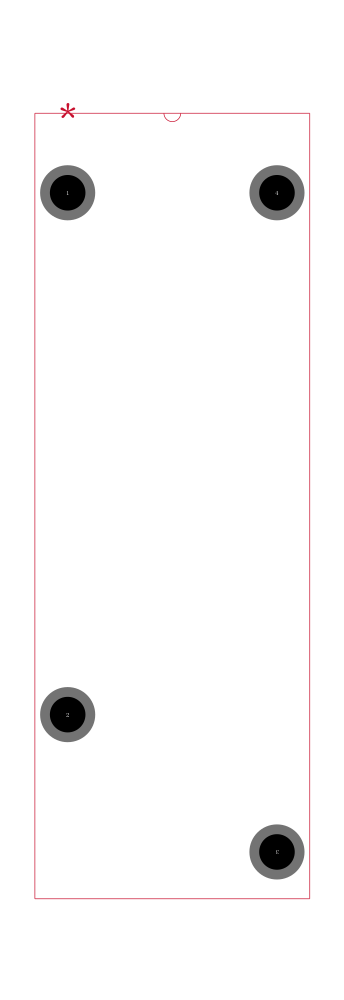

2-1393222-0封装焊盘图
