2100LL-120-H-RC参数规格_中文资料_数据手册PDF

2100LL-120-H-RC概述

Inductor High Current Toroid 12uH/6.1uH 15% 1kHz 10.9A 6mOhm DCR RDL

屏蔽环形器 6 毫欧最大径向，水平（开放式）

得捷:
FIXED IND 12UH 10.9A 6 MOHM TH

艾睿:
Inductor High Current Toroid 12uH/6.1uH 15% 1KHz 10.9A 6mOhm DCR RDL

Electro Sonic:
Inductor High Current Toroid 12uH/6.1uH 15% 1KHz 10.9A 6mOhm DCR RDL

2100LL-120-H-RC中文资料参数规格

技术参数

额定电流 10.9 A

容差 ±15 %

电感 6.1µH, 12µH OCL

屏蔽 No

电阻DC） ≤6 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.006 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

宽度 0.45 in

高度 11.43 mm

直径 21.8 mm

脚长度 12.7 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

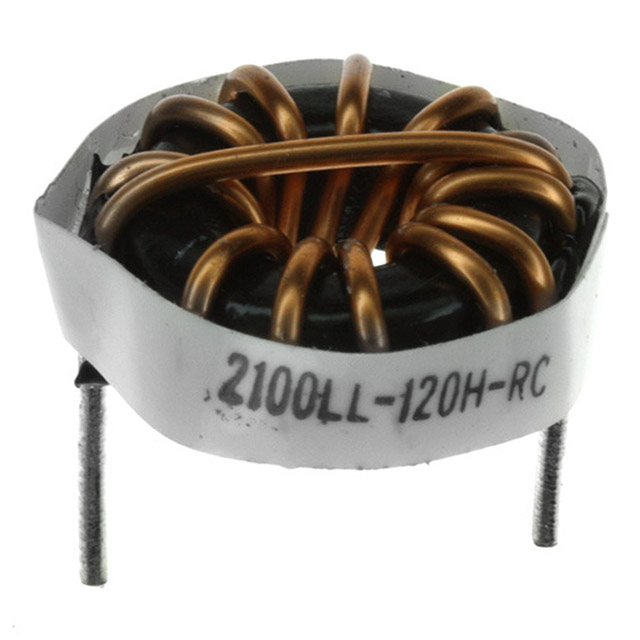

2100LL-120-H-RC引脚图与封装图

在线购买2100LL-120-H-RC

型号： 2100LL-120-H-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：Inductor High Current Toroid 12uH/6.1uH 15% 1kHz 10.9A 6mOhm DCR RDL
