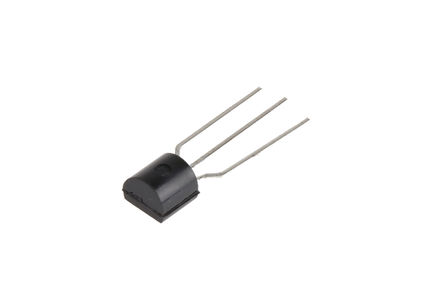

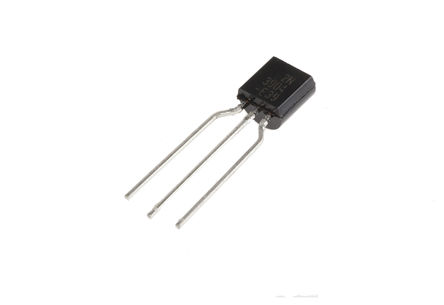

FAIRCHILD SEMICONDUCTOR 2N3904TF 晶体管, NPN, 40V, TO-92
The is a 40V NPN Bipolar BJT Single Transistor designed for general purpose amplifier and switch. The useful dynamic range extends to 100mA as a switch and to 100MHz as an amplifier. This product is general usage and suitable for many different applications.
- .
- 60V Collector to base voltage VCBO
- .
- 6V Emitter to base voltage VEBO
- .
- 83.3°C/W Thermal resistance, junction to case
- .
- 125°C/W Thermal resistance, junction to ambient
- .
- 50ns Fall time TA = 25°C
频率 300 MHz
额定电压DC 40.0 V
额定电流 200 mA
针脚数 3

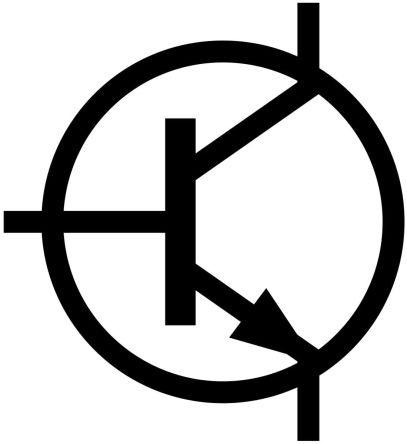

极性 NPN
耗散功率 625 mW
增益频宽积 300 MHz
击穿电压集电极-发射极 40 V
集电极最大允许电流 0.2A
最小电流放大倍数hFE 100 @10mA, 1V
最大电流放大倍数hFE 300
额定功率Max 625 mW
直流电流增益hFE 30
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 625 mW
安装方式 Through Hole
引脚数 3
封装 TO-92-3
长度 5.2 mm
宽度 4.19 mm
高度 5.33 mm
封装 TO-92-3
工作温度 -55℃ ~ 150℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2N3904TF Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
2N3904_D10Z 飞兆/仙童 | 完全替代 | 2N3904TF和2N3904_D10Z的区别 |
2N3904_D28Z 飞兆/仙童 | 完全替代 | 2N3904TF和2N3904_D28Z的区别 |
2N3904_D81Z 飞兆/仙童 | 完全替代 | 2N3904TF和2N3904_D81Z的区别 |
