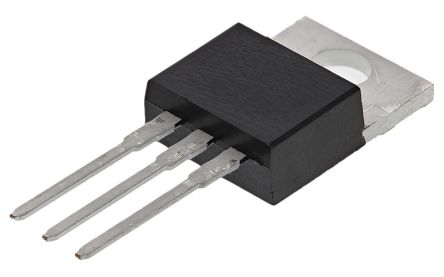

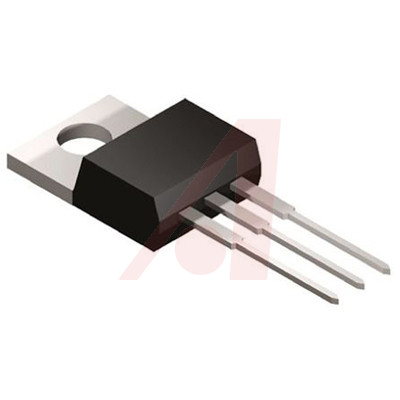

ON SEMICONDUCTOR 2N6505G. 晶闸管, SCR, 25A, 100V, TO-220AB, 25A, 100V
The is a reverse blocking Silicon Controlled Rectifier SCR designed primarily for half-wave AC control applications. It has small, rugged, thermowatt construction for low thermal resistance, high heat dissipation and durability.
- .
- Blocking voltage to 800V
- .
- Glass passivated junctions with centre gate geometry for greater parameter uniformity and stability
- .
- 300A Surge current capability
触点数 3
额定电压DC 800 V
额定电流 25.0 A
针脚数 3
正向电压 1.8 V
转换速率 50.0 V/μs
保持电流 80 mA
热阻 1.5℃/W RθJC
正向电流 25 A
保持电流Max 40 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
工作结温Max 125 ℃
安装方式 Through Hole
引脚数 3
封装 TO-220-3
长度 10.28 mm
宽度 4.82 mm
高度 15.75 mm
封装 TO-220-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 Power Management, Industrial, Motor Drive & Control, Power Management, HVAC, Industrial, HVAC, Motor Drive & Control
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2N6505G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
2N6505TG 安森美 | 完全替代 | 2N6505G和2N6505TG的区别 |
2N6509G 力特 | 类似代替 | 2N6505G和2N6509G的区别 |
