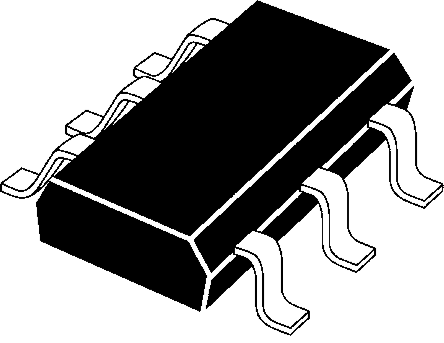

2N7002DW

2N7002DW图片1
2N7002DW图片2
2N7002DW图片3
2N7002DW图片4
2N7002DW图片5
2N7002DW图片6
2N7002DW图片7
2N7002DW图片8
2N7002DW图片9
2N7002DW图片10
2N7002DW图片11
2N7002DW图片12
2N7002DW图片13
2N7002DW图片14
2N7002DW图片15
2N7002DW图片16
2N7002DW图片17
2N7002DW图片18
2N7002DW图片19
2N7002DW图片20
2N7002DW图片21
2N7002DW概述

FAIRCHILD SEMICONDUCTOR  2N7002DW.  场效应管, MOSFET, N沟道, 60V, 115mA, SOT-363

最大源漏极电压VdsDrain-Source Voltage| 60V \---|--- 最大栅源极电压Vgs±Gate-Source Voltage| 20V 最大漏极电流IdDrain Current| 115mA/0.115A 源漏极导通电阻RdsDrain-Source On-State Resistance| 2.53Ω@ VGS = 10V,ID = 0.5A 开启电压Vgs(th)Gate-Source Threshold Voltage| 1~2V 耗散功率PdPower Dissipation| 200mW/0.2W Description & Applications| N-Channel Enhancement Mode Field Effect Transistor Features • Dual N-Channel MOSFET • Low On-Resistance • Low Gate Threshold Voltage • Low Input Capacitance • Fast Switching Speed • Low Input/Output Leakage • Ultra-Small Surface Mount Package • Lead Free/RoHS Compliant 描述与应用| N沟道增强型场效应 特点 •双N沟道MOSFET •低导通电阻 •低栅极阈值电压 •低输入电容 •开关速度快 •低输入/输出漏 •超小型表面贴装封装 •无铅/ RoHS标准

2N7002DW中文资料参数规格
技术参数

通道数 2

针脚数 6

漏源极电阻 1.6 Ω

极性 Dual N-Channel

耗散功率 200 mW

阈值电压 1.76 V

漏源极电压Vds 60 V

连续漏极电流Ids 115 mA

输入电容Ciss 50pF @25VVds

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 0.2 W

封装参数

安装方式 Surface Mount

引脚数 6

封装 SC-70-6

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 1 mm

封装 SC-70-6

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

2N7002DW引脚图与封装图
2N7002DW封装焊盘图
在线购买2N7002DW
型号: 2N7002DW
制造商: Fairchild 飞兆/仙童
描述:FAIRCHILD SEMICONDUCTOR  2N7002DW.  场效应管, MOSFET, N沟道, 60V, 115mA, SOT-363
替代型号2N7002DW
型号/品牌 代替类型 替代型号对比

2N7002DW

Fairchild 飞兆/仙童

当前型号

当前型号

2N7002DW-7-F

美台

功能相似

2N7002DW和2N7002DW-7-F的区别

2N7002DW-TP

美微科

功能相似

2N7002DW和2N7002DW-TP的区别

2N7002DW-7

美台

功能相似

2N7002DW和2N7002DW-7的区别
