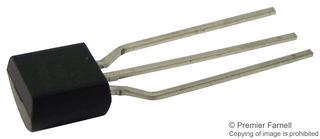

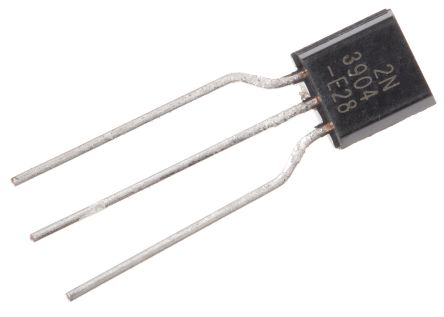

FAIRCHILD SEMICONDUCTOR 2N3904TA 单晶体管 双极, NPN, 40 V, 625 mW, 200 mA, 100 hFE
The 2N3904 from is a through hole, NPN general purpose transistor in TO-92 package which is designed for amplifier and switch application. The dynamic range of device extends to 100mA while operating as switch and it will be 100MHz for amplifier.
- .
- Collector to emitter breakdown voltage of 40V
- .
- Collector to emitter saturation voltage of 300mV at 50mA collector current
- .
- Power dissipation of 625mW
- .
- DC collector current of 200mA
- .
- DC current gain of 30 at Ic=100mA
- .
- Operating junction temperature range from -55°C to 150°C
频率 300 MHz
额定电压DC 40.0 V
额定电流 200 mA
针脚数 3

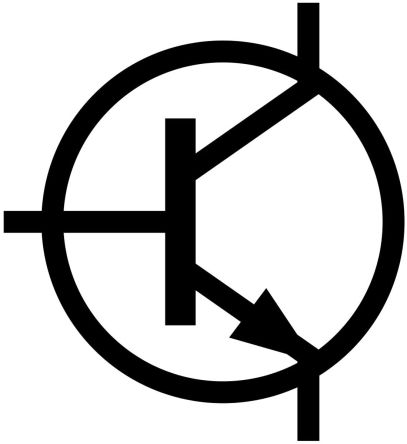

极性 NPN
耗散功率 625 mW
击穿电压集电极-发射极 40 V
集电极最大允许电流 0.2A
最小电流放大倍数hFE 100 @10mA, 1V
最大电流放大倍数hFE 300
额定功率Max 625 mW
直流电流增益hFE 100
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 0.625 W
安装方式 Through Hole
引脚数 3
封装 TO-92-3
长度 5.2 mm
宽度 4.19 mm
高度 5.33 mm
封装 TO-92-3
工作温度 -55℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tape
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2N3904TA Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
2N3904TF 飞兆/仙童 | 类似代替 | 2N3904TA和2N3904TF的区别 |
2N3904TFR 飞兆/仙童 | 类似代替 | 2N3904TA和2N3904TFR的区别 |
2N3904TAR 飞兆/仙童 | 类似代替 | 2N3904TA和2N3904TAR的区别 |
