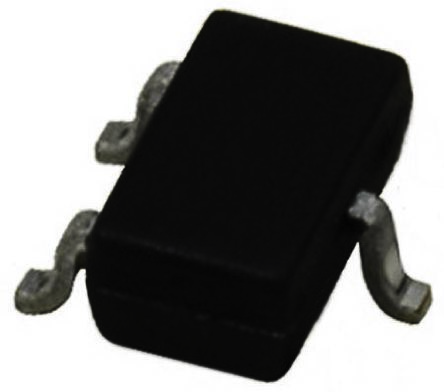

2SK3666-3-TB-E图片3

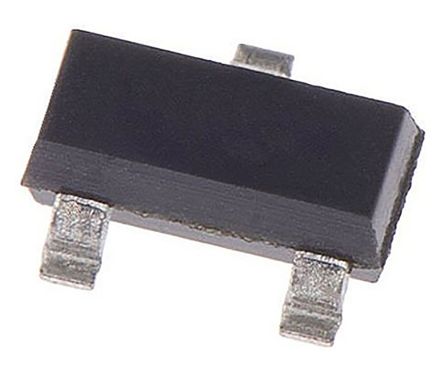

2SK3666-3-TB-E图片4

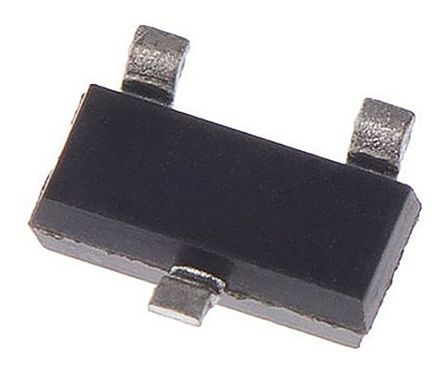

2SK3666-3-TB-E图片5
2SK3666-3-TB-E图片6
2SK3666-3-TB-E图片7
2SK3666-3-TB-E图片8
2SK3666-3-TB-E图片9

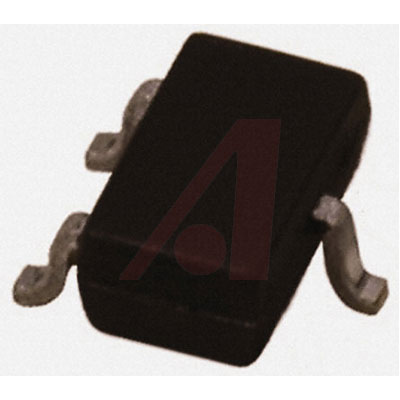

2SK3666-3-TB-E图片10
2SK3666-3-TB-E图片11
2SK3666-3-TB-E图片12
2SK3666-3-TB-E图片13

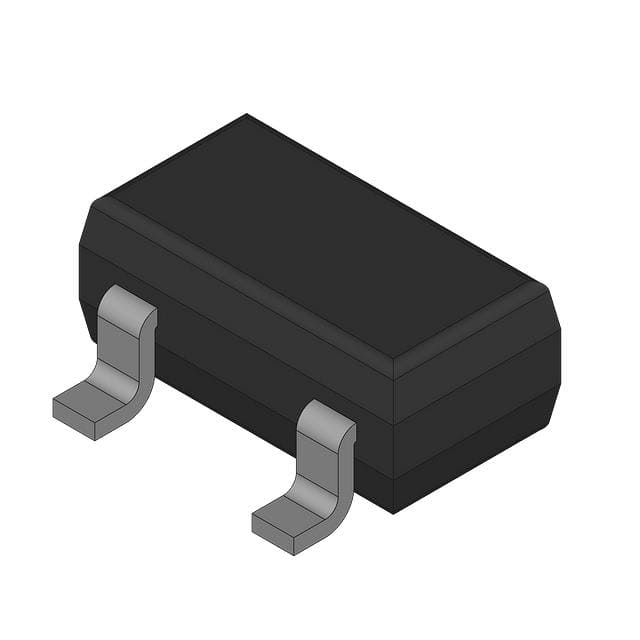

2SK3666-3-TB-E图片14
2SK3666-3-TB-E概述

N 通道 JFET,ON Semiconductor### JFET 晶体管一系列 JFET(接线场效应晶体管)和 HEMT/HFET(高电子迁移率晶体管/异质结 FET)分立半导体设备。

N 通道 JFET,


得捷:
JFET N-CH 10MA SMCP


立创商城:
2SK3666-3-TB-E


欧时:
ON Semiconductor 2SK3666-3-TB-E N通道 JFET 晶体管, Vds=30 V, Idss: 1.2 → 3mA, 3引脚 CP封装


e络盟:
晶体管, JFET, -30 V, 1.2 mA, 3 mA, -2.2 V, SOT-23, JFET


艾睿:
Trans JFET N-CH 30V 10mA Si 3-Pin SC-59 T/R


Allied Electronics:
2SK3666-3-TB-E N-channel JFET Transistor, 30 V, Idss 1.2 - 3mA, 3-Pin CP


安富利:
Trans JFET N-CH 30V 10mA 3-Pin CP T/R


Chip1Stop:
Trans JFET N-CH 30V 10mA 3-Pin CP T/R


Verical:
Trans JFET N-CH 30V 10mA Si 3-Pin SC-59 T/R


罗切斯特:
Trans JFET N-CH 30V 10mA 3-Pin CP T/R


Win Source:
JFET N-CH 10MA 200MW 3CP


2SK3666-3-TB-E中文资料参数规格
技术参数

击穿电压 30.0 V

漏源极电阻 200 Ω

极性 N-Channel

耗散功率 200 mW

漏源极电压Vds 30 V

输入电容Ciss 4pF @10VVds

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.5 mm

高度 1.1 mm

封装 SOT-23-3

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 low-frequency,General-purpose Amplifier and Impedance converter

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

2SK3666-3-TB-E引脚图与封装图
2SK3666-3-TB-E引脚图
