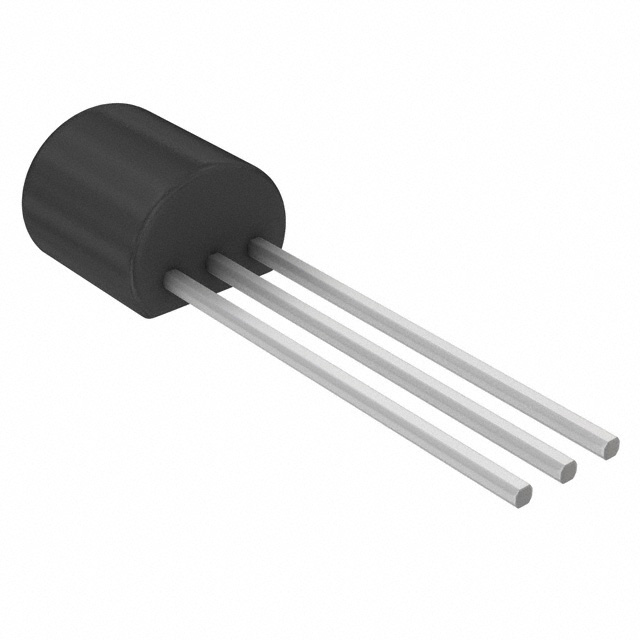

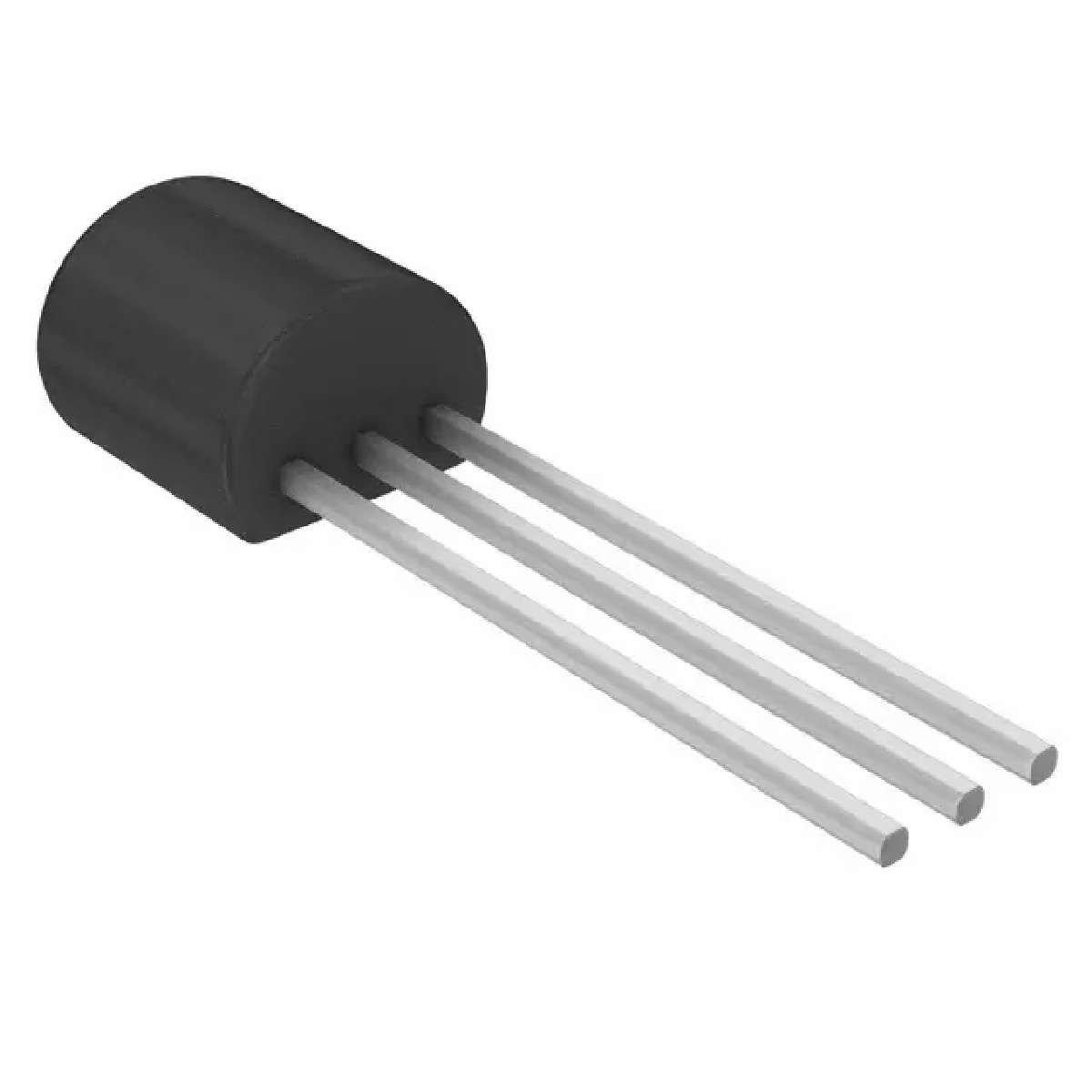

2N5460G概述

JFET放大器P沟道 - 耗尽 JFET Amplifier P−Channel − Depletion

JFET P 通道 通孔 TO-92-3


得捷:
JFET P-CH 40V TO92


艾睿:
Trans JFET P-CH 3-Pin TO-92 Box


2N5460G中文资料参数规格
技术参数

额定电压DC -40.0 V

额定电流 10.0 mA

极性 P-Channel

耗散功率 350 mW

栅源击穿电压 40.0 V

击穿电压 40 V

输入电容Ciss 7pF @15VVds

额定功率Max 350 mW

工作温度Max 135 ℃

工作温度Min -65 ℃

耗散功率Max 350 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

封装 TO-226-3

物理参数

工作温度 -65℃ ~ 135℃ TJ

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买2N5460G
型号: 2N5460G
描述:JFET放大器P沟道 - 耗尽 JFET Amplifier P−Channel − Depletion
替代型号2N5460G
型号/品牌 代替类型 替代型号对比

2N5460G

ON Semiconductor 安森美

当前型号

当前型号

2N5461

飞兆/仙童

功能相似

2N5460G和2N5461的区别

2N5461_D26Z

飞兆/仙童

功能相似

2N5460G和2N5461_D26Z的区别

2N5461_L99Z

飞兆/仙童

功能相似

2N5460G和2N5461_L99Z的区别
