2SC5536A-TL-H概述
双极晶体管 - 双极结型晶体管BJT BIP NPN 50MA 12V FT=1.7G
2SC5536A is RF Transistor, 12V, 50mA, fT=1.7GHz, NPN Single SSFP for VHF Low-Noise Amplifier, OSC Applications.
Features
---
|
- .
- Low-noise : NF=1.8dB typ f=150MHz
- .
- High gain : Forward Transfer Gain=16dB typ f=150MHz
- .

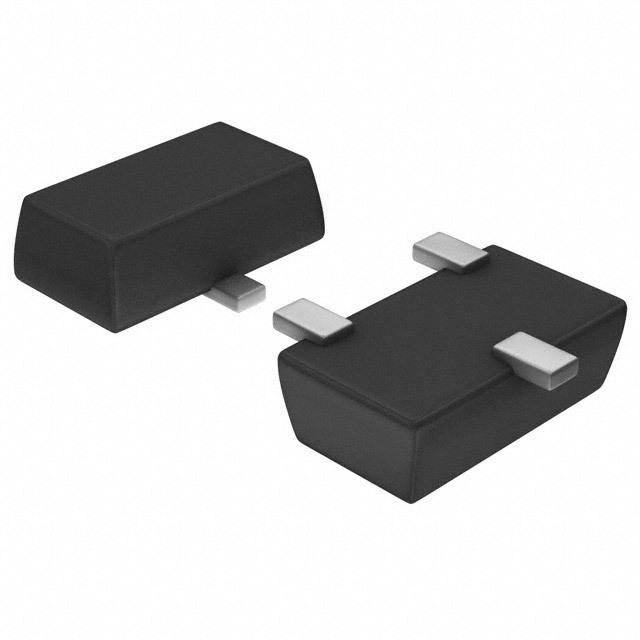

- Ultrasmall, slim flat-lead package 1.4mm x 0.8mm x 0.6mm
- .
- Halogen free compliance
2SC5536A-TL-H中文资料参数规格
技术参数
无卤素状态 Halogen Free
极性 NPN
耗散功率 100 mW
击穿电压集电极-发射极 12 V
增益 16 dB
集电极最大允许电流 0.05A
最小电流放大倍数hFE 80
最大电流放大倍数hFE 200
额定功率Max 100 mW
工作温度Max 150 ℃
耗散功率Max 100 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 SC-81-3
外形尺寸
封装 SC-81-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
