25AA256/25LC256 SPI 串行 EEPROMMicrochip 的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过保持引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流：6 mA（典型） 待机电流：1 μA（典型） 32,768 x 8 位组织 64 字节页面 自定时擦除和写入周期，5ms（最大） 块写入保护：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性：>1M 擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip
25AA256/25LC256 SPI 串行 EEPROM
的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。
使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过保持引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。
### 特点
最大时钟 10 MHz
最大写入电流 5 mA
读取电流：6 mA（典型）
待机电流：1 μA（典型）
32,768 x 8 位组织
64 字节页面
自定时擦除和写入周期，5ms（最大）
块写入保护：保护零个、1/4 个、1/2 个或所有阵列
内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚
顺序读取
耐受性：>1M 擦除/写入周期
数据保留：>200 年
ESD 保护：>4000V
频率 10 MHz
电源电压DC 5.00 V, 5.50 V max
工作电压 2.5V ~ 5.5V
供电电流 6 mA
针脚数 8
时钟频率 10 MHz
存取时间 50 ns
内存容量 32000 B
输入电容 7 pF
上升时间 100 ns
下降时间 100 ns
存取时间Max 50 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2.5V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.5 V
安装方式 Surface Mount
引脚数 8

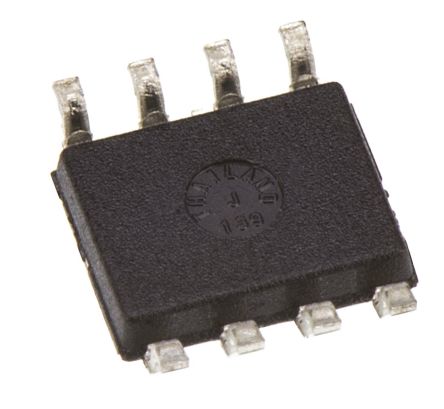

封装 SOIC-8
长度 4.9 mm
宽度 3.9 mm
高度 1.25 mm
封装 SOIC-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
制造应用 车用, 便携式器材, Embedded Design & Development, Consumer Electronics, Automotive, 消费电子产品, Portable Devices, 嵌入式设计与开发
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
25LC256-I/SN Microchip 微芯 | 当前型号 | 当前型号 |
25AA256-I/SN 微芯 | 类似代替 | 25LC256-I/SN和25AA256-I/SN的区别 |
25LC256-E/SN 微芯 | 类似代替 | 25LC256-I/SN和25LC256-E/SN的区别 |
