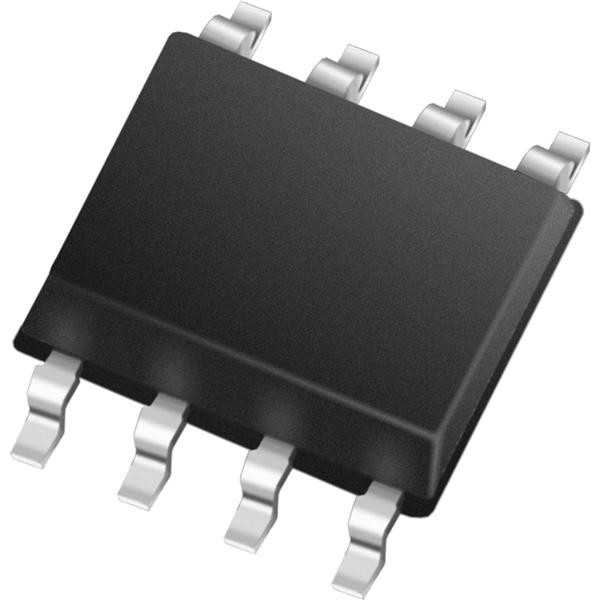

MICROCHIP 25AA512-I/SM 芯片, 存储器, EEPROM, 512Kb, SPI, 20MHZ, SOIJ-8
25AA512/25LC512 SPI 串行 EEPROM
的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM,提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。
使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过保持引脚 HOLD 暂停,从而导致输入被忽略,通过芯片选择 CS 定义的更高优先级中断除外。
### 特点
20 MHz 最大时钟速度
字节和页面级写入操作(最长 5 ms):无需擦除页面或扇区
128 字节页面
最大写入电流:5 mA @ 5.5V,20MHz
读取电流:10 mA @ 5.5V,20 MHz
待机电流:1μA @ 2.5V(深断电)
电子签名,用于设备 ID
自定时擦除和写入周期:页面擦除(5 ms 典型)、扇区擦除(10 ms/扇区,典型)和批量擦除(10 ms,典型)
扇区写入保护(16K 字节/扇区):保护零个、1/4 个、1/2 个或所有阵列
内置写保护:电源开/关数据保护电路、写入启用闩锁、写保护引脚
耐受性:1 百万次擦除/写入周期
数据保留:>200 年
ESD 保护:>4000V
### EEPROM 串行存取 - Microchip
频率 2 MHz
电源电压DC 1.80V min
工作电压 1.8V ~ 5.5V
供电电流 7 mA
针脚数 8
时钟频率 20 MHz
存取时间 5 ms
内存容量 64000 B
存取时间Max 250 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 1.8V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 1.8 V
安装方式 Surface Mount
引脚数 8
封装 SOIJ-8
长度 5.33 mm
宽度 5.38 mm
高度 1.98 mm
封装 SOIJ-8
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
25AA512-I/SM Microchip 微芯 | 当前型号 | 当前型号 |
25AA512T-I/SN 微芯 | 完全替代 | 25AA512-I/SM和25AA512T-I/SN的区别 |
25AA512-I/SN 微芯 | 类似代替 | 25AA512-I/SM和25AA512-I/SN的区别 |
25AA512T-I/SM 微芯 | 类似代替 | 25AA512-I/SM和25AA512T-I/SM的区别 |
