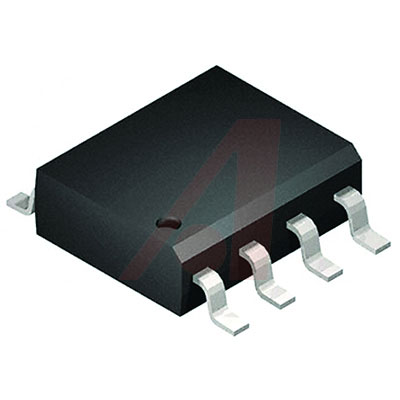

25LC512-E/SM

25AA512/25LC512 SPI 串行 EEPROMMicrochip 的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。 使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。### 特点20 MHz 最大时钟速度 字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区 128 字节页面 最大写入电流：5 mA @ 5.5V，20MHz 读取电流：10 mA @ 5.5V，20 MHz 待机电流：1μA @ 2.5V（深断电） 电子签名，用于设备 ID 自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型） 扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列 内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚 耐受性：1 百万次擦除/写入周期 数据保留：>200 年 ESD 保护：>4000V ### EEPROM 串行存取 - Microchip

25AA512/25LC512 SPI 串行 EEPROM

的 25AA512/25LC512 系列设备为 32K 位 SPI 串行 EEPROM，提供各种封装、温度和电源型号。 特点是页面、扇区和芯片擦除功能通常与基于闪存的产品相关联。

使用串行外设接口 SPI 提供所需的时钟输入 SCK、数据 SI 和数据输出 SO 信号。 这些设备的操作可通过“保持”引脚 HOLD 暂停，从而导致输入被忽略，通过芯片选择 CS 定义的更高优先级中断除外。

### 特点

20 MHz 最大时钟速度

字节和页面级写入操作（最长 5 ms）：无需擦除页面或扇区

128 字节页面

最大写入电流：5 mA @ 5.5V，20MHz

读取电流：10 mA @ 5.5V，20 MHz

待机电流：1μA @ 2.5V（深断电）

电子签名，用于设备 ID

自定时擦除和写入周期：页面擦除（5 ms 典型）、扇区擦除（10 ms/扇区，典型）和批量擦除（10 ms，典型）

扇区写入保护（16K 字节/扇区）：保护零个、1/4 个、1/2 个或所有阵列

内置写保护：电源开/关数据保护电路、写入启用闩锁、写保护引脚

耐受性：1 百万次擦除/写入周期

数据保留：>200 年

ESD 保护：>4000V
