1 和 2TE Connectivity 的 CPC 系列 1 和 2 电缆安装外壳设计用于提供快速、安全且方便的连接系统，带固定螺钉拧紧耦合环，提供标准和低密度变体。 触点的圆形配置确保板空间的高效使用。 TE Connectivity CPS 由高品质的热塑性塑料外壳制成，获得坚固的设计，特别适用于长期使用。 ### TE Connectivity CPC 塑料系列 1、2 和 3轻型纤维填充尼龙压接端接连接器，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列AMP CPC 触点和工具。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅电缆附件部分。

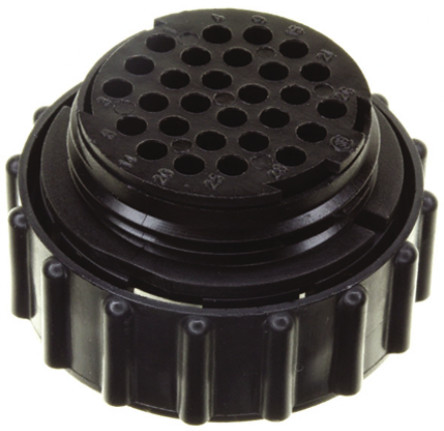

电缆安装外壳，系列 1 和 2
的 CPC 系列 1 和 2 电缆安装外壳设计用于提供快速、安全且方便的连接系统，带固定螺钉拧紧耦合环，提供标准和低密度变体。 触点的圆形配置确保板空间的高效使用。
TE Connectivity CPS 由高品质的热塑性塑料外壳制成，获得坚固的设计，特别适用于长期使用。
### TE Connectivity CPC 塑料系列 1、2 和 3
轻型纤维填充尼龙压接端接，适合过程控制和运输用途。 连接器外壳有三种类型，固定插座、自由（直插式）插座以及电缆安装插头。 全部为引脚或插座配置。 自由插座可以与电缆安装插头进行直插式连接。 额定电压全部都为 250V 交流，额定温度为 - 55°C 至 +105°C。 绝缘电阻 ≥5000MΩ。1 系列提供标准密度。 2 系列触点密度更高，3 系列触点密度较低，适合电源应用。 有关触点和工具的详细信息，请参见其他系列AMP CPC 触点和工具。1 系列提供密封附件，以实现 IP65 防护等级。 固定插座需要法兰密封。 对于电缆安装外壳，请配合电缆入口密封使用标准 1 系列外壳。3 系列连接器额定电流为 35A，使用库存号 282-6292 16-12awg 和库存号 282-6309 10-8awg 的引脚触点以及库存号 282-6315 16-12awg 和库存号 282-6321 10-8awg 的插座触点。 另请注意，密封管适配器背壳可将任意标准 PG 螺纹电缆密封管连接到相应的 CPC 电缆或面板安装外壳。 有关电缆密封管系列，请参阅电缆附件部分。
触点数 57
极性 Male
额定电压AC 250 V
工作电压 600 V
额定电流 7.5 A
绝缘电阻 5.00 GΩ
易燃性等级 UL 94 V-0
针脚数 57
额定电压 250 V
安装方式 Through Hole
封装 -
长度 23.24 mm
封装 -
外壳颜色 Black
颜色 Black
材质 Plastic
绝缘材质 Thermoplastic
工作温度 -55℃ ~ 105℃
外壳材质 Thermoplastic
产品生命周期 Active
包装方式 Bag
制造应用 电源管理, Signal Processing, Commercial, Commercial, Signal Processing, Power Management, Power Management, 信号处理, 商业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2014/06/16
ECCN代码 EAR99
HTS代码 8538906000
