2N4401RLRAG

2N4401RLRAG图片1
2N4401RLRAG图片2
2N4401RLRAG图片3
2N4401RLRAG图片4
2N4401RLRAG图片5
2N4401RLRAG图片6
2N4401RLRAG图片7
2N4401RLRAG图片8
2N4401RLRAG图片9
2N4401RLRAG图片10
2N4401RLRAG图片11
2N4401RLRAG图片12
2N4401RLRAG图片13
2N4401RLRAG图片14
2N4401RLRAG图片15
2N4401RLRAG图片16
2N4401RLRAG图片17
2N4401RLRAG概述

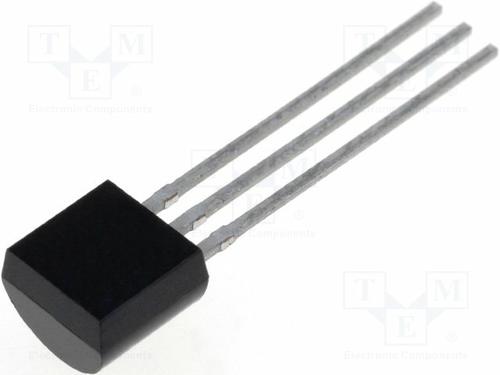

ON SEMICONDUCTOR  2N4401RLRAG  双极晶体管

- 双极 BJT - 单 NPN 40 V 600 mA 250MHz 625 mW 通孔 TO-92(TO-226)


得捷:
TRANS NPN 40V 0.6A TO92


贸泽:
双极晶体管 - 双极结型晶体管BJT 600mA 60V NPN


e络盟:
双极晶体管


艾睿:
Trans GP BJT NPN 40V 0.6A 3-Pin TO-92 T/R


Allied Electronics:
ON Semi 2N4401RLRAG NPN Bipolar Transistor, 0.6 A, 40 V, 3-Pin TO-92


安富利:
Trans GP BJT NPN 40V 0.6A 3-Pin TO-92 T/R


Chip1Stop:
Trans GP BJT NPN 40V 0.6A 3-Pin TO-92 T/R


TME:
Transistor: NPN; bipolar; 60V; 0.6A; 350mW; TO92


Verical:
Trans GP BJT NPN 40V 0.6A 3-Pin TO-92 T/R


Newark:
# ON SEMICONDUCTOR  2N4401RLRAG  Bipolar BJT Single Transistor, General Purpose, TO-92, 3 Pin, 150 °C


罗切斯特:
Trans GP BJT NPN 40V 0.6A 3-Pin TO-92 T/R


Win Source:
TRANS NPN 40V 0.6A TO92


2N4401RLRAG中文资料参数规格
技术参数

频率 250 MHz

额定电压DC 40.0 V

额定电流 600 mA

极性 NPN

耗散功率 625 mW

击穿电压集电极-发射极 40 V

热阻 83.3℃/W RθJC

集电极最大允许电流 0.6A

最小电流放大倍数hFE 100 @150mA, 1V

额定功率Max 625 mW

直流电流增益hFE 250

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 625 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-92-3

外形尺寸

长度 5.2 mm

宽度 4.19 mm

高度 5.33 mm

封装 TO-92-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

2N4401RLRAG引脚图与封装图
2N4401RLRAG引脚图
2N4401RLRAG封装焊盘图
在线购买2N4401RLRAG
型号: 2N4401RLRAG
描述:ON SEMICONDUCTOR  2N4401RLRAG  双极晶体管
替代型号2N4401RLRAG
型号/品牌 代替类型 替代型号对比

2N4401RLRAG

ON Semiconductor 安森美

当前型号

当前型号

2N4401RLRP

安森美

完全替代

2N4401RLRAG和2N4401RLRP的区别

2N4401G

安森美

类似代替

2N4401RLRAG和2N4401G的区别

2N4401RLRPG

安森美

类似代替

2N4401RLRAG和2N4401RLRPG的区别
