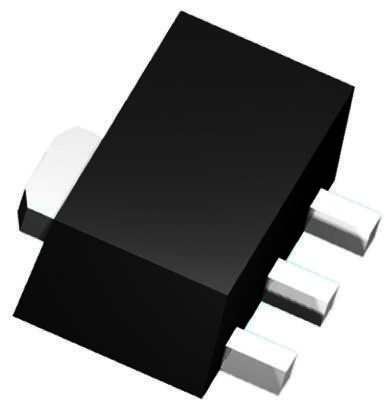

2SA1416S-TD-E图片2

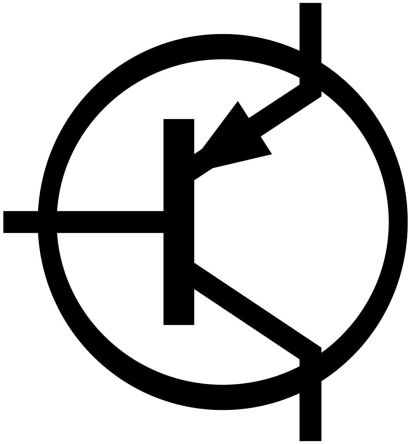

2SA1416S-TD-E图片3
2SA1416S-TD-E图片4

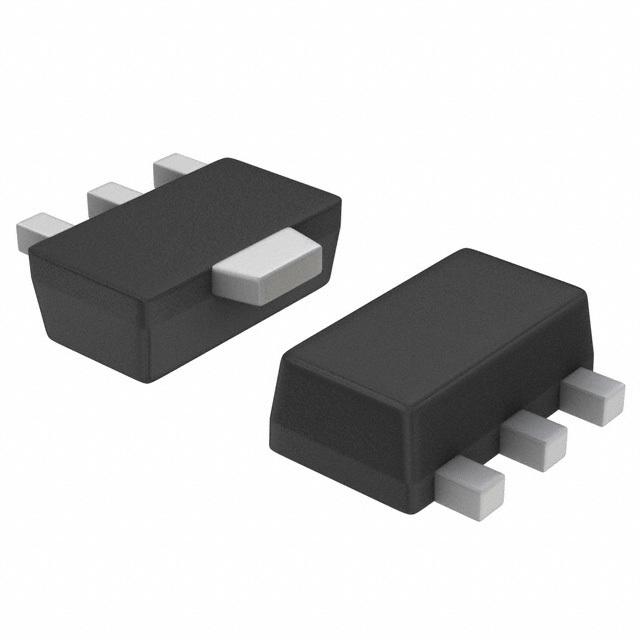

2SA1416S-TD-E图片5
2SA1416S-TD-E图片6
2SA1416S-TD-E图片7

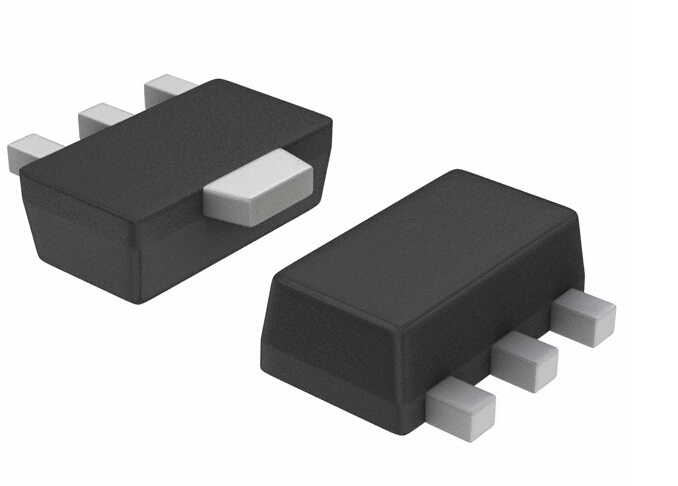

2SA1416S-TD-E图片8
2SA1416S-TD-E图片9
2SA1416S-TD-E图片10
2SA1416S-TD-E概述

NPN 晶体管,最大 1A,ON Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管

通用 NPN ,最大 1A,

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。

### ,On Semiconductor

ON Semiconductor 的各种双极晶体管,包括以下类别:

小信号晶体管

功率晶体管

双晶体管

复合晶体管对

高电压晶体管

射频晶体管

双极/FET 晶体管

2SA1416S-TD-E中文资料参数规格
技术参数

频率 120 MHz

针脚数 3

极性 PNP

耗散功率 500 mW

增益频宽积 120 MHz

击穿电压集电极-发射极 100 V

集电极最大允许电流 1A

最小电流放大倍数hFE 140

最大电流放大倍数hFE 280

额定功率Max 500 mW

直流电流增益hFE 140

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 500 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-243

外形尺寸

长度 4.5 mm

宽度 2.5 mm

高度 1.5 mm

封装 TO-243

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2SA1416S-TD-E
型号: 2SA1416S-TD-E
描述:NPN 晶体管,最大 1A,ON Semiconductor ### 标准 带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。 ### 双极性晶体管,On Semiconductor ON Semiconductor 的各种双极晶体管,包括以下类别: 小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管
替代型号2SA1416S-TD-E
型号/品牌 代替类型 替代型号对比

2SA1416S-TD-E

ON Semiconductor 安森美

当前型号

当前型号

2SA1416T-TD-E

安森美

功能相似

2SA1416S-TD-E和2SA1416T-TD-E的区别
