2SC3647S-TD-E概述
双极晶体管 Bipolar Transistor
2SA1417/2SC3647 is Bipolar Transistor, -100V, -2A, Low VCEsat, PNPNPN Single PCP for High-Voltage Switching Applications.
Features
---
|
- .
- Adoption of FBET, MBIT processes
- .
- High breakdown voltage and large current capacity
- .
- Fast switching speed
- .
- Ultrasmall size making it easy to provide high-density small-sized hybrid ICs
2SC3647S-TD-E中文资料参数规格
技术参数
频率 120 MHz
针脚数 3
极性 N-Channel, NPN
耗散功率 0.5 W
击穿电压集电极-发射极 100 V
集电极最大允许电流 2A
最小电流放大倍数hFE 100 @100mA, 5V
最大电流放大倍数hFE 280
额定功率Max 500 mW
直流电流增益hFE 140
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 500 mW
封装参数
安装方式 Surface Mount
引脚数 4

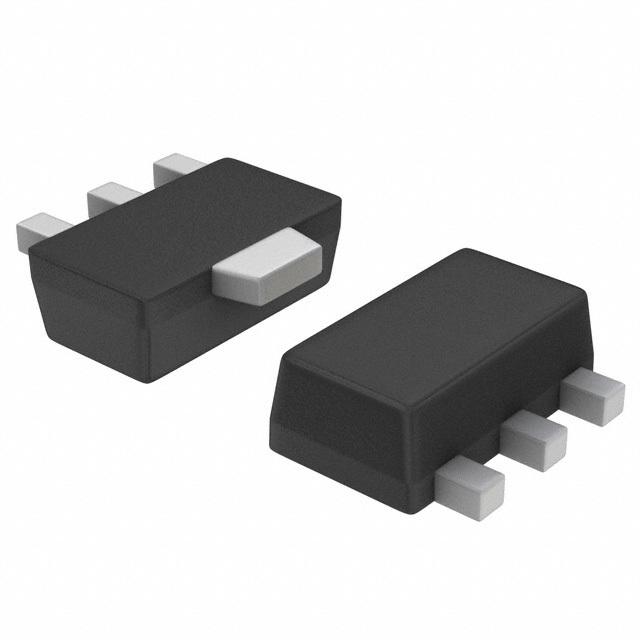

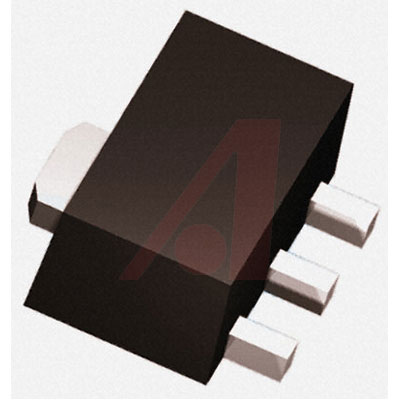

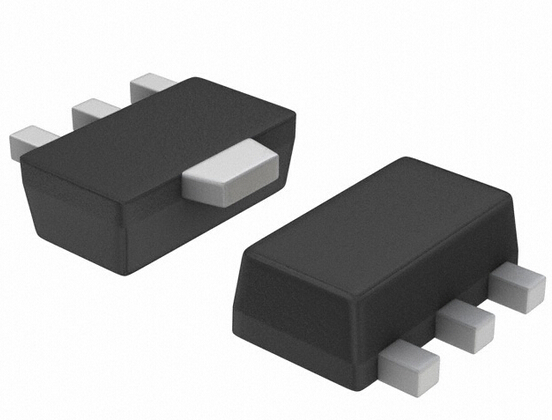

封装 SOT-89
外形尺寸
封装 SOT-89
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
