2SD1803T-H参数规格_中文资料_数据手册PDF

2SD1803T-H概述

双极晶体管 Bipolar Transistor

- 双极 BJT - 单 NPN 50 V 5 A 180MHz 1 W 通孔 TP

得捷:
TRANS NPN 50V 5A TP

艾睿:
Trans GP BJT NPN 50V 5A 3-Pin3+Tab TP Bag

安富利:
2SD1803 is Bipolar Transistor, -50V, -5A, Low VCEsat, PNPNPN Single TP/TP-FAfor High-Current Switching Application.

2SD1803T-H中文资料参数规格

技术参数

无卤素状态 Halogen Free

极性 NPN

击穿电压集电极-发射极 50 V

集电极最大允许电流 5A

最小电流放大倍数hFE 200 @500mA, 2V

额定功率Max 1 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Through Hole

引脚数 3

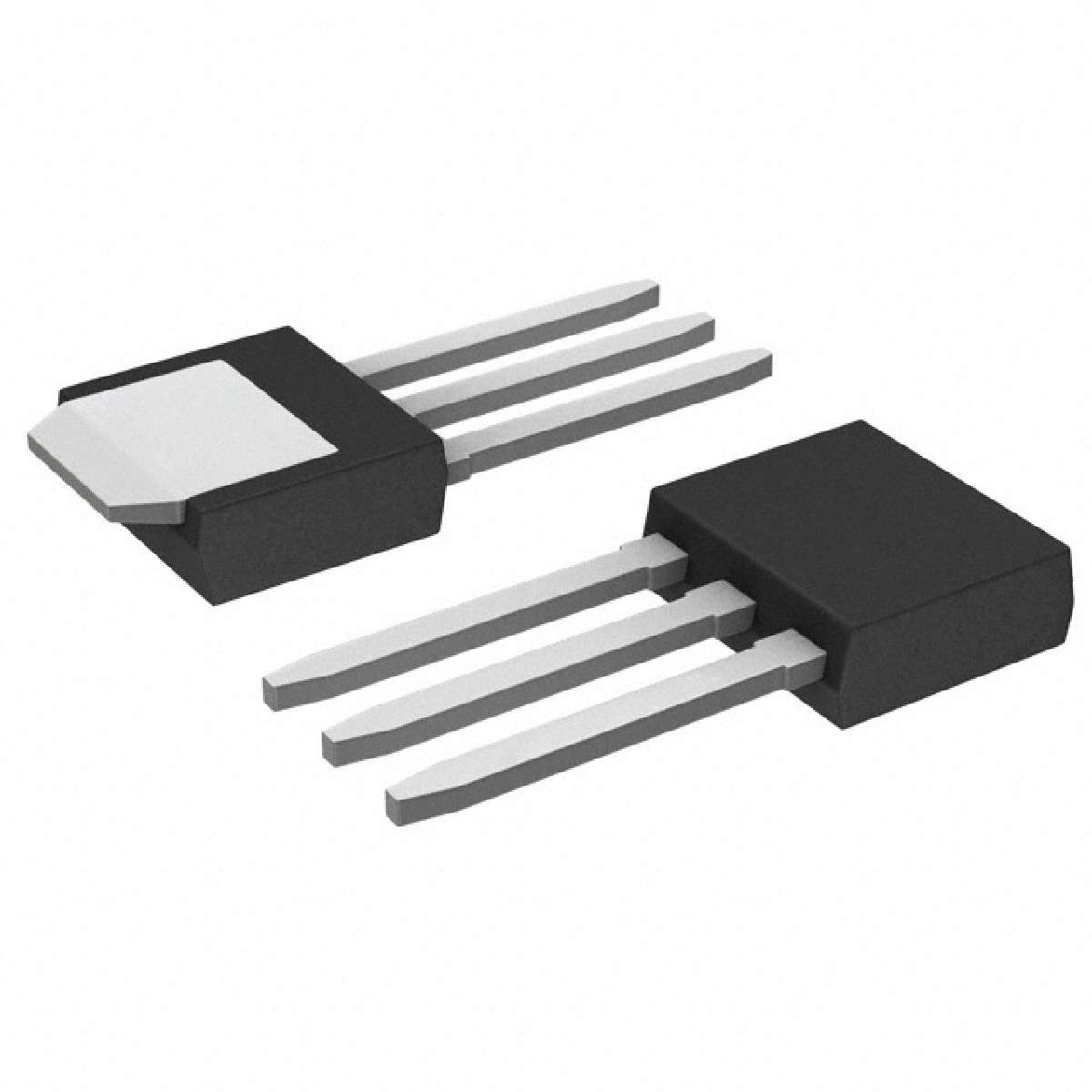

封装 TO-251-3

外形尺寸

封装 TO-251-3

物理参数

材质 Silicon

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2SD1803T-H

型号： 2SD1803T-H

描述：双极晶体管 Bipolar Transistor

替代型号2SD1803T-H
