2N3019概述

STMICROELECTRONICS  2N3019  单晶体管 双极, NPN, 80 V, 100 MHz, 5 W, 1 A, 100 hFE

- 双极 BJT - 单 NPN 80 V 1 A 100MHz 800 mW 通孔 TO-39


得捷:
TRANS NPN 80V 1A TO39


贸泽:
Bipolar Transistors - BJT NPN General Purpose


e络盟:
单晶体管 双极, NPN, 80 V, 100 MHz, 5 W, 1 A, 100 hFE


艾睿:
Trans GP BJT NPN 80V 1A 800mW 3-Pin TO-39 Bag


安富利:
Trans GP BJT NPN 80V 1A 3-Pin TO-39 Bag


Chip1Stop:
Trans GP BJT NPN 80V 1A 3-Pin TO-39 Bag


Verical:
Trans GP BJT NPN 80V 1A 800mW 3-Pin TO-39 Bag


2N3019中文资料参数规格
技术参数

频率 100 MHz

额定电压DC 140 V

额定电流 1.00 A

针脚数 3

极性 NPN

耗散功率 5 W

增益频宽积 100 MHz

集电极击穿电压 140 V

击穿电压集电极-发射极 80 V

最小电流放大倍数hFE 100 @150mA, 10V

最大电流放大倍数hFE 300

额定功率Max 800 mW

直流电流增益hFE 100

工作温度Max 175 ℃

工作温度Min 65 ℃

耗散功率Max 800 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-5-3

外形尺寸

长度 9.4 mm

宽度 9.4 mm

高度 1.5 mm

封装 TO-5-3

物理参数

材质 Silicon

工作温度 175℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

数据手册

2N3019引脚图与封装图

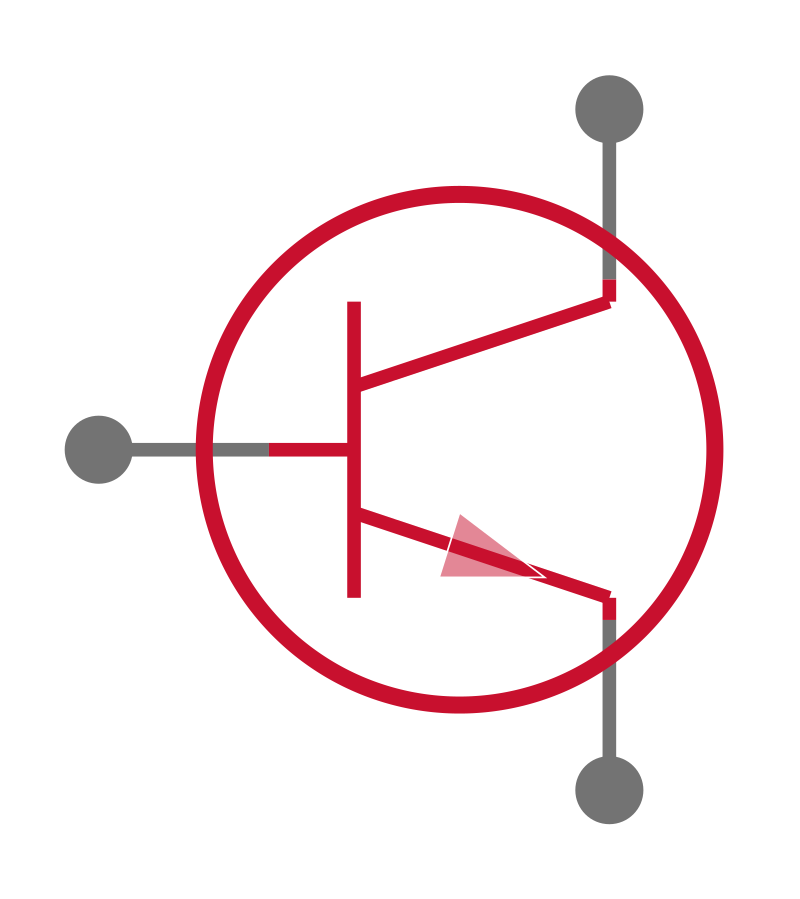

2N3019引脚图
2N3019封装图
2N3019封装焊盘图
在线购买2N3019
型号: 2N3019
描述:STMICROELECTRONICS  2N3019  单晶体管 双极, NPN, 80 V, 100 MHz, 5 W, 1 A, 100 hFE
替代型号2N3019
型号/品牌 代替类型 替代型号对比

2N3019

ST Microelectronics 意法半导体

当前型号

当前型号

JANTX2N3019S

美高森美

功能相似

2N3019和JANTX2N3019S的区别

JANTXV2N3019

美高森美

功能相似

2N3019和JANTXV2N3019的区别
