2N3439

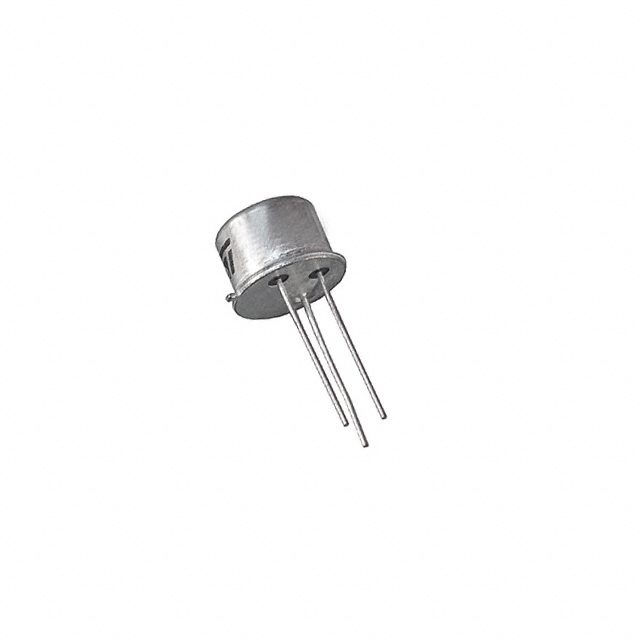

2N3439图片1
2N3439图片2
2N3439图片3
2N3439图片4
2N3439图片5
2N3439图片6
2N3439图片7
2N3439图片8
2N3439图片9
2N3439概述

STMICROELECTRONICS  2N3439  单晶体管 双极, NPN, 300 V, 15 MHz, 1 W, 1 A, 40 hFE

Bipolar BJT Transistor NPN 350 V 1 A 15MHz 1 W Through Hole TO-39


得捷:
TRANS NPN 350V 1A TO39


艾睿:
Trans GP BJT NPN 350V 1A 10000mW 3-Pin TO-39 Bag


富昌:
2N3439 Series 350 V 1 W NPN Through Hole Silicon Transistor - TO-39


TME:
Transistor: bipolar, NPN; 450V; 1A; 1W; TO5


Verical:
Trans GP BJT NPN 350V 1A 10000mW 3-Pin TO-39 Bag


2N3439中文资料参数规格
技术参数

频率 15 MHz

额定电压DC 450 V

额定电流 1.00 A

额定功率 1 W

针脚数 3

极性 NPN

耗散功率 1 W

集电极击穿电压 450 V

击穿电压集电极-发射极 350 V

最小电流放大倍数hFE 40 @20mA, 10V

额定功率Max 1 W

直流电流增益hFE 40

工作温度Max 200 ℃

工作温度Min -65 ℃

耗散功率Max 10000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-39

外形尺寸

封装 TO-39

物理参数

材质 Silicon

工作温度 200℃ TJ

其他

产品生命周期 Not Recommended for New Designs

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

2N3439引脚图与封装图
2N3439引脚图
2N3439封装图
2N3439封装焊盘图
在线购买2N3439
型号: 2N3439
描述:STMICROELECTRONICS  2N3439  单晶体管 双极, NPN, 300 V, 15 MHz, 1 W, 1 A, 40 hFE
替代型号2N3439
型号/品牌 代替类型 替代型号对比

2N3439

ST Microelectronics 意法半导体

当前型号

当前型号

JANTXV2N3439

美高森美

功能相似

2N3439和JANTXV2N3439的区别

2N3439L

美高森美

功能相似

2N3439和2N3439L的区别
