2SK3480-AZ参数规格_中文资料_数据手册PDF

2SK3480-AZ概述

Trans MOSFET N-CH 100V 50A 3Pin3+Tab TO-220AB

通孔 N 通道 50A（Tc） 1.5W（Ta），84W（Tc） TO-220AB

得捷:
MOSFET N-CH 100V 50A TO220AB

艾睿:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220AB

安富利:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220AB

Chip1Stop:
Trans MOSFET N-CH 100V 50A 3-Pin3+Tab TO-220AB

2SK3480-AZ中文资料参数规格

技术参数

耗散功率 1.5W Ta, 84W Tc

漏源极电压Vds 100 V

上升时间 11 ns

输入电容Ciss 3600pF @10VVds

额定功率Max 1.5 W

下降时间 6 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1.5W Ta, 84W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

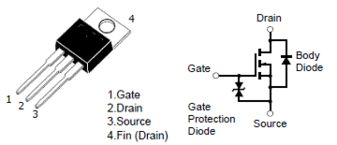

2SK3480-AZ引脚图与封装图

在线购买2SK3480-AZ

型号： 2SK3480-AZ

制造商： Renesas Electronics 瑞萨电子

描述：Trans MOSFET N-CH 100V 50A 3Pin3+Tab TO-220AB

替代型号2SK3480-AZ

型号/品牌	代替类型	替代型号对比
2SK3480-AZ Renesas Electronics 瑞萨电子	当前型号	当前型号
IRLZ34 Vishay Siliconix	功能相似	2SK3480-AZ和IRLZ34的区别
IRLZ34PBF Vishay Intertechnology	功能相似	2SK3480-AZ和IRLZ34PBF的区别
2SK3480 瑞萨电子	功能相似	2SK3480-AZ和2SK3480的区别
