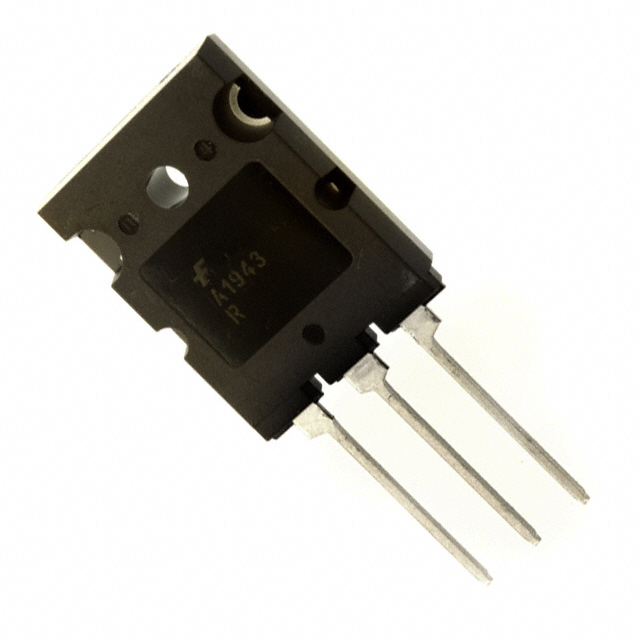

PNP外延硅晶体管 PNP Epitaxial Silicon Transistor
Applications
• High-Fidelity Audio Output Amplifier
• General Purpose Power Amplifier
Features
• High Current Capability: IC= -15A.
• High Power Dissipation : 150watts.
• High Frequency : 30MHz.
• High Voltage : VCEO= -230V
• Wide S.O.A for reliable operation.
• Excellent Gain Linearity for low THD.
• Complement to 2SC5200/FJL4315.
• Full thermal and electrical Spice models are available.
• Same transistor is also available in:
\-- TO3P package, 2SA1962/FJA4213 : 130 watts
\-- TO220 package, FJP1943 : 80 watts
\-- TO220F package, FJPF1943 : 50 watts
频率 30 MHz
极性 PNP
耗散功率 150 W
击穿电压集电极-发射极 250 V
集电极最大允许电流 17A
最小电流放大倍数hFE 55 @1A, 5V
额定功率Max 150 W
工作温度Max 150 ℃
工作温度Min -50 ℃
耗散功率Max 150000 mW
安装方式 Through Hole
引脚数 3
封装 TO-264-3
高度 26 mm
封装 TO-264-3
材质 Silicon
工作温度 -50℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2SA1943RTU Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
MJL1302AG 安森美 | 功能相似 | 2SA1943RTU和MJL1302AG的区别 |
2STA1943 意法半导体 | 功能相似 | 2SA1943RTU和2STA1943的区别 |
2SA1943-OQ 东芝 | 功能相似 | 2SA1943RTU和2SA1943-OQ的区别 |
