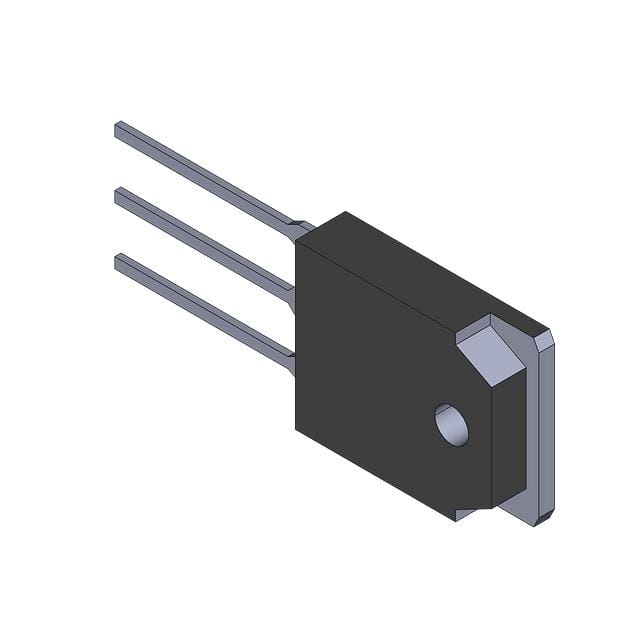

2SK3746图片1

2SK3746图片2

2SK3746图片3

2SK3746图片4

2SK3746图片5

2SK3746概述

2A,1500V,N沟道MOSFET

通孔 N 通道 1500 V 2A（Ta） 2.5W（Ta），110W（Tc） TO-3PB

得捷:
MOSFET N-CH 1500V 2A TO3PB

艾睿:
Trans MOSFET N-CH 1.5KV 2A 3-Pin3+Tab TO-3PB

安富利:
Trans MOSFET N-CH 1.5KV 2A 3-Pin3+Tab TO-3PB

力源芯城:
2A,1500V,N沟道MOSFET

2SK3746中文资料参数规格

技术参数

极性 N-Channel

耗散功率 2.5W Ta, 110W Tc

漏源极电压Vds 1500 V

连续漏极电流Ids 2.00 A

上升时间 37 ns

输入电容Ciss 380pF @30VVds

下降时间 59 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2.5W Ta, 110W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-3-3

外形尺寸

封装 TO-3-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2SK3746

型号： 2SK3746

制造商： ON Semiconductor 安森美

描述：2A,1500V,N沟道MOSFET
