2N7053概述

NPN达林顿晶体管 NPN Darlington Transistor

This device is designed for applications requiring extremely high gain at collector currents to 1.0 A and high breakdown voltage. Sourced from Process 06.

Chip1Stop:
Trans Darlington NPN 100V 1.5A 3-Pin TO-226 Bulk

2N7053中文资料参数规格

技术参数

额定电压DC 100 V

额定电流 1.50 A

极性 N-Channel, NPN

耗散功率 1.00 W

击穿电压集电极-发射极 100 V

集电极最大允许电流 1.5A

最小电流放大倍数hFE 1000 @1A, 5V

额定功率Max 1 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

高度 7.87 mm

封装 TO-226-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

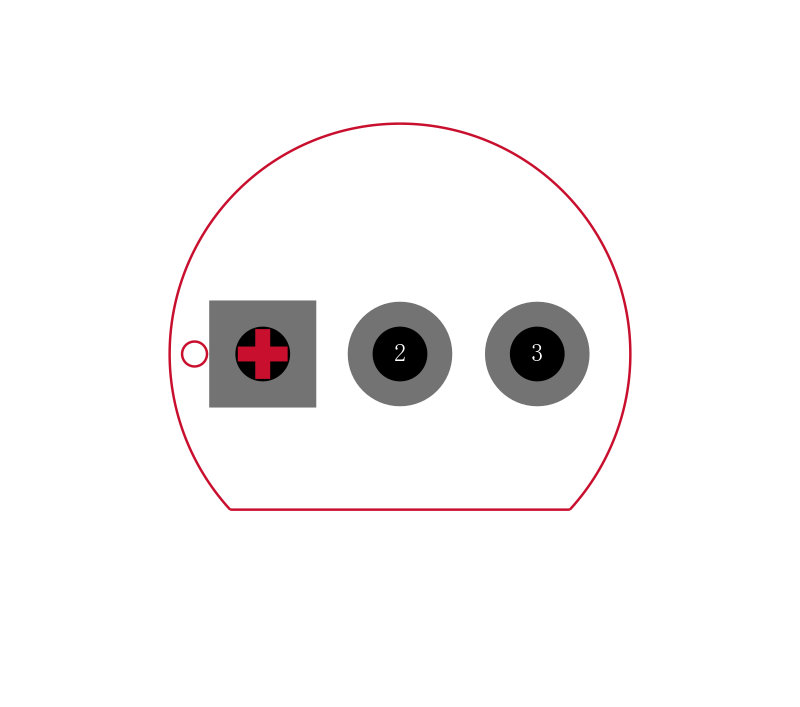

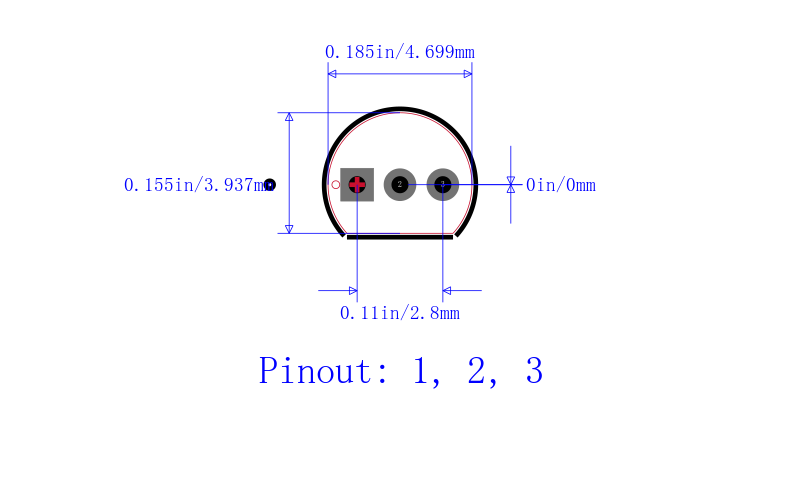

2N7053引脚图与封装图

在线购买2N7053

型号： 2N7053

制造商： Fairchild 飞兆/仙童

描述：NPN达林顿晶体管 NPN Darlington Transistor
