NPN硅通用晶体管放大器NPN通用放大器晶体管表面贴装 NPN Silicon General Purpose Amplifier Transistor NPN GENERAL PURPOSE AMPLIFIER TRANSISTORS SURFACE MOUNT
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| 50V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| 50V 集电极连续输出电流ICCollector CurrentIC| 100mA/0.1A 截止频率fTTranstion FrequencyfT| 180MHz 直流电流增益hFEDC Current GainhFE| 120~560 管压降VCE（sat）Collector-Emitter Saturation Voltage| 400mV/0.4V 耗散功率PcPower Dissipation| 125mW/0.125W Description & Applications| NPN GENERAL PURPOSE AMPLIFIER TRANSISTORS SURFACE MOUNT Pb−Free Package is Available Reduces Board Space High hFE, 210−460 Low VCEsat 描述与应用| NPN通用 放大器 表面贴装 无铅包装可用 缩小板级空间 高HFE，210-460 低VCE（sat）
额定电压DC 50.0 V
额定电流 100 mA
极性 NPN
耗散功率 125 mW
增益频宽积 180 MHz
击穿电压集电极-发射极 50 V
集电极最大允许电流 0.1A
最小电流放大倍数hFE 120
最大电流放大倍数hFE 560
额定功率Max 125 mW
工作温度Max 150 ℃
工作温度Min 55 ℃
耗散功率Max 125 mW
安装方式 Surface Mount
引脚数 3

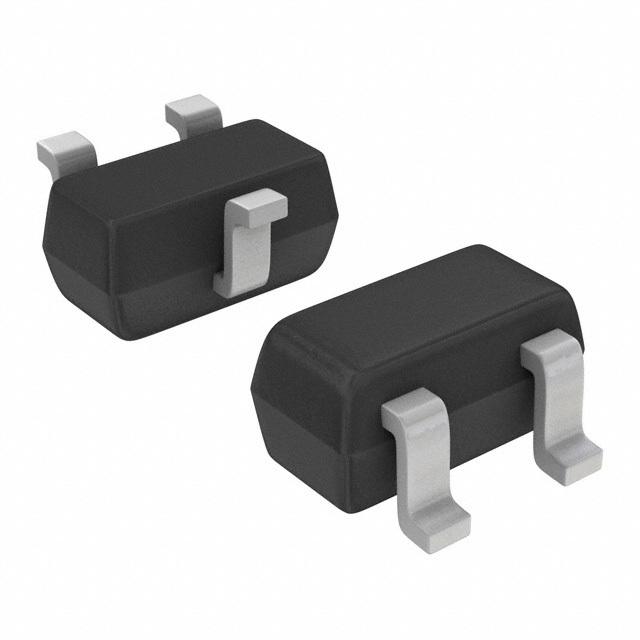

封装 SC-75-3
长度 1.6 mm
宽度 0.8 mm
高度 0.75 mm
封装 SC-75-3
材质 Silicon
工作温度 -55℃ ~ 150℃
产品生命周期 Unknown

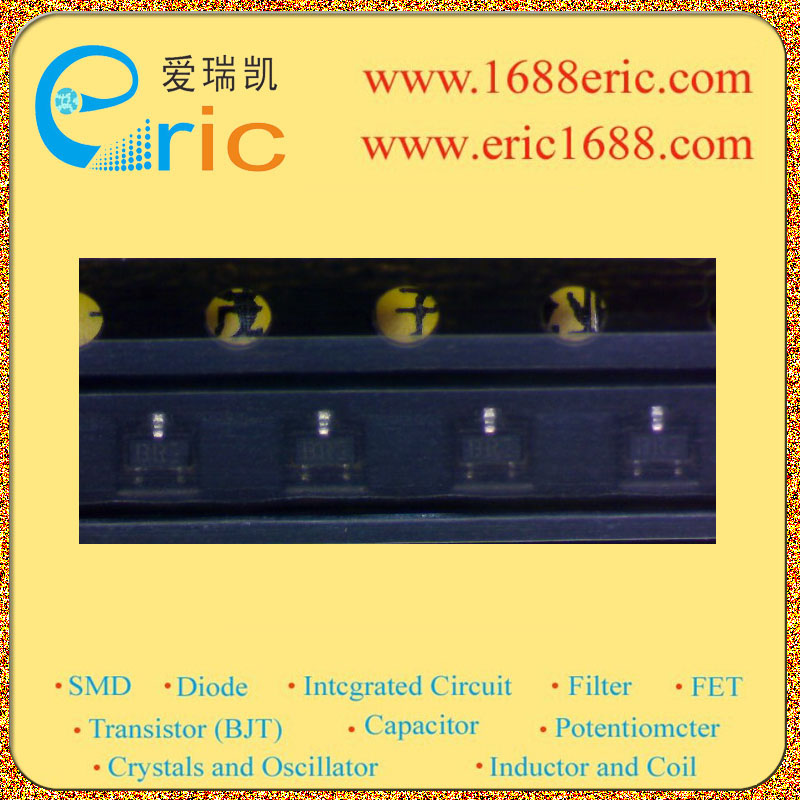

包装方式 Tape & Reel TR
最小包装 3000
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
ECCN代码 EAR99
HTS代码 8541210075
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2SC4617 ON Semiconductor 安森美 | 当前型号 | 当前型号 |
2SC4617G 安森美 | 类似代替 | 2SC4617和2SC4617G的区别 |
2SC4617TL 罗姆半导体 | 功能相似 | 2SC4617和2SC4617TL的区别 |
