2STW1693概述

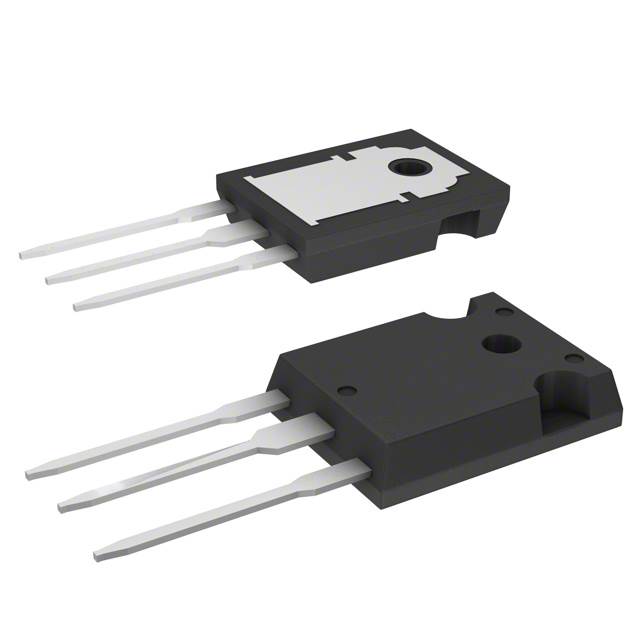

高功率PNP外延平面型双极晶体管 High power PNP epitaxial planar bipolar transistor

Description

The device is a PNP transistor manufactured in low voltage planar technology using base island layout. The resulting transistor shows good gain linearity coupled with low VCEsat behaviour. Recommended for 40W to 70W high fidelity audio frequency amplifier output stage.

Features

■ High breakdown voltage VCEO = -80 V

■ Complementary to 2STW4466

■ Typical ft = 20 MHz

■ Fully characterized at 125°C

Applications

■ Audio power amplifier


得捷:
TRANS PNP 80V 6A TO247-3


贸泽:
双极晶体管 - 双极结型晶体管BJT High Pwr PNP BiPolar Trans


艾睿:
Trans GP BJT PNP 80V 6A 3-Pin3+Tab TO-247 Tube


富昌:
2STW1693 系列 80 V 6 A PNP 外延 平面 双极型 晶体管 - TO-247


2STW1693中文资料参数规格
技术参数

极性 PNP, P-Channel

耗散功率 60000 mW

击穿电压集电极-发射极 80 V

集电极最大允许电流 6A

最小电流放大倍数hFE 50 @2A, 4V

额定功率Max 60 W

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 60000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.75 mm

宽度 5.15 mm

高度 20.15 mm

封装 TO-247-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

在线购买2STW1693
型号: 2STW1693
描述:高功率PNP外延平面型双极晶体管 High power PNP epitaxial planar bipolar transistor
