2SC4488S-AN

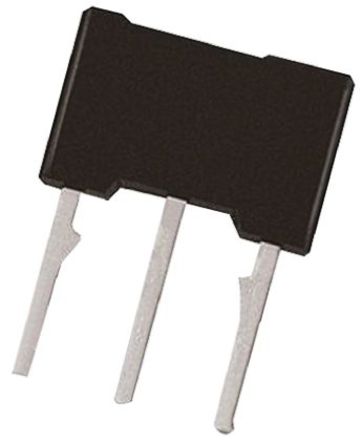

2SC4488S-AN图片1
2SC4488S-AN图片2

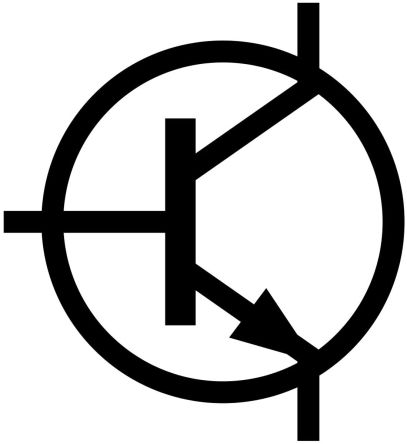

2SC4488S-AN图片3
2SC4488S-AN图片4

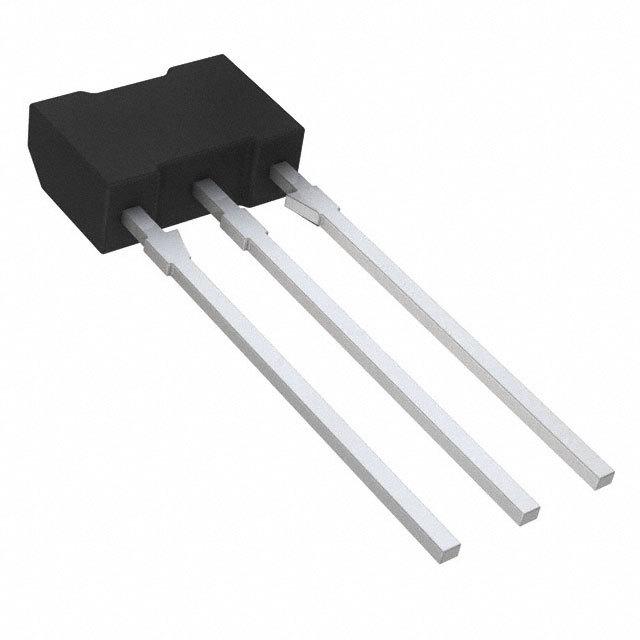

2SC4488S-AN图片5
2SC4488S-AN图片6
2SC4488S-AN概述

NPN 晶体管,最大 1A,On Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管

通用 NPN ,最大 1A,On Semiconductor

### 标准

带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。


得捷:
TRANS NPN 100V 1A 3NMP


欧时:
通用 NPN 晶体管,最大 1A,On Semiconductor### 标准带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。### 双极性晶体管,On SemiconductorON Semiconductor 的各种双极晶体管,包括以下类别:小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管


艾睿:
Trans GP BJT NPN 100V 1A 3-Pin NMP T/R


安富利:
Trans GP BJT NPN 100V 1A 3-Pin NMP T/R


Chip1Stop:
Trans GP BJT NPN 100V 1A 3-Pin NMP T/R


Verical:
Trans GP BJT NPN 100V 1A 3-Pin NMP T/R


罗切斯特:
Trans GP BJT NPN 100V 1A 3-Pin NMP T/R


2SC4488S-AN中文资料参数规格
技术参数

频率 120 MHz

极性 NPN

耗散功率 1 W

击穿电压集电极-发射极 100 V

集电极最大允许电流 1A

最小电流放大倍数hFE 100 @100mA, 5V

额定功率Max 1 W

工作温度Max 150 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 SC-71

外形尺寸

长度 6.9 mm

宽度 2.5 mm

高度 4.5 mm

封装 SC-71

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

香港进出口证 NLR

数据手册

在线购买2SC4488S-AN
型号: 2SC4488S-AN
描述:NPN 晶体管,最大 1A,On Semiconductor ### 标准 带 S 或 NSV 前缀的制造商部件号具有汽车资格,符合 AEC-Q101 标准。 ### 双极性晶体管,On Semiconductor ON Semiconductor 的各种双极晶体管,包括以下类别: 小信号晶体管 功率晶体管 双晶体管 复合晶体管对 高电压晶体管 射频晶体管 双极/FET 晶体管
替代型号2SC4488S-AN
型号/品牌 代替类型 替代型号对比

2SC4488S-AN

ON Semiconductor 安森美

当前型号

当前型号

2SC4488T-AN

安森美

类似代替

2SC4488S-AN和2SC4488T-AN的区别
