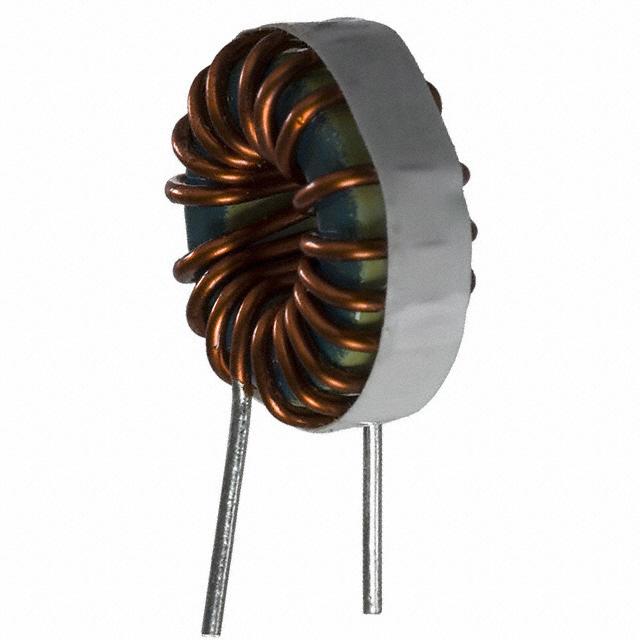

2104-V-RC图片1
2104-V-RC图片2
2104-V-RC图片3
2104-V-RC图片4
2104-V-RC图片5
2104-V-RC图片6
2104-V-RC图片7
2104-V-RC图片8
2104-V-RC图片9
2104-V-RC图片10
2104-V-RC图片11
2104-V-RC概述

Inductor High Current Toroid 18uH/11.9uH 15% 1kHz 7.4A 13mOhm DCR RDL

18 µH 无屏蔽 环形 器 7.4 A 13 毫欧最大 径向,垂直(开放式)


得捷:
FIXED IND 18UH 7.4A 13 MOHM TH


立创商城:
18uH ±15% 7.4A 13mΩ


贸泽:
Fixed Inductors 18uH 15% Vertical


艾睿:
Inductor High Current Toroid 18uH/11.9uH 15% 1KHz 7.4A 13mOhm DCR RDL


Chip1Stop:
Inductor High Current Toroid 18uH/11.9uH 15% 1KHz 7.4A 13mOhm DCR RDL


Verical:
Inductor High Current Toroid 18uH/11.9uH 15% 1KHz 7.4A 0.013Ohm DCR RDL


Newark:
Toroidal Inductor, High Current, 2100 Series, 18 µH, 7.4 A, 0.013 ohm, ± 15%


MASTER:
Inductor High Current Toroid 18uH/11.9uH 15% 1KHz 7.4A 13mOhm DCR RDL


Electro Sonic:
Inductor High Current Toroid 18uH/11.9uH 15% 1KHz 7.4A 13mOhm DCR RDL


2104-V-RC中文资料参数规格
技术参数

额定电流 7.4 A

容差 ±15 %

电感 18 µH

屏蔽 No

电感公差 ±15 %

测试频率 1 kHz

电阻DC) ≤13 mΩ

工作温度Max 105 ℃

工作温度Min -55 ℃

电阻DC Max 0.013 Ω

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial

外形尺寸

宽度 11.43 mm

高度 11.4 mm

直径 21.8 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8504508000

数据手册

2104-V-RC引脚图与封装图

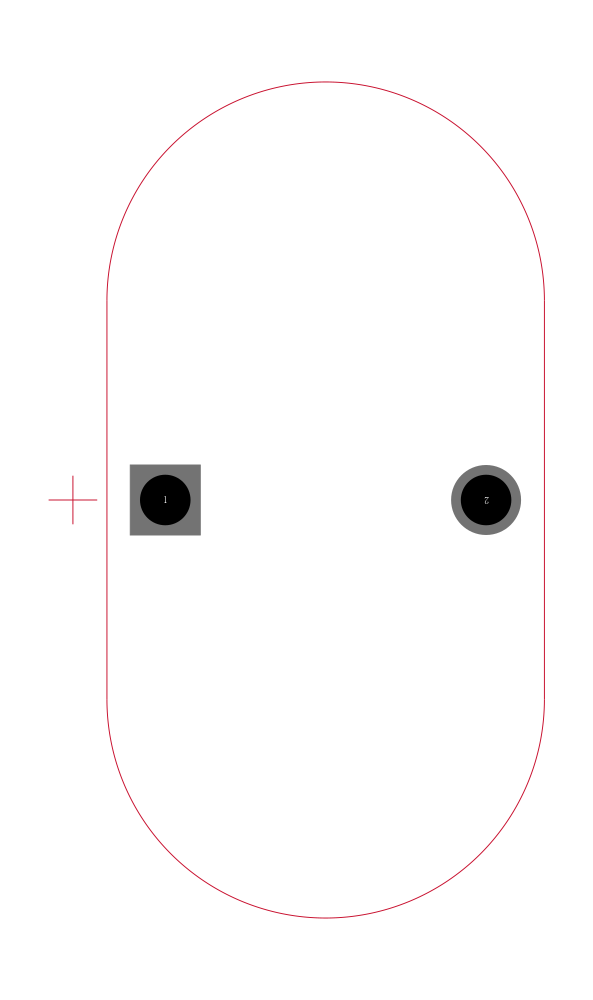

2104-V-RC引脚图

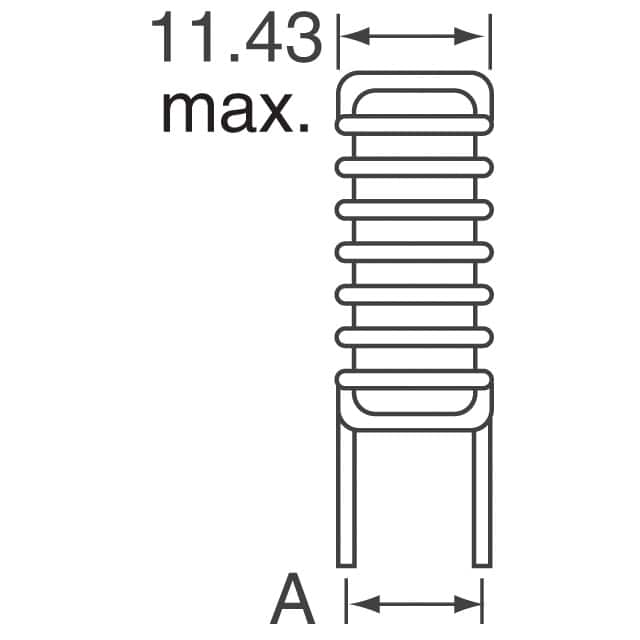

2104-V-RC封装图

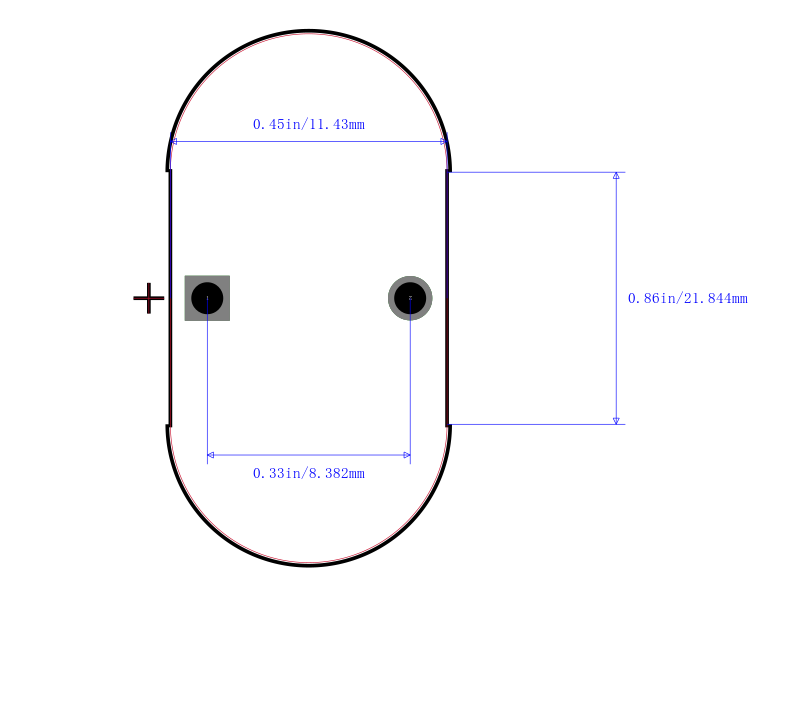

2104-V-RC封装焊盘图
在线购买2104-V-RC
型号: 2104-V-RC
制造商: Bourns J.W. Miller 伯恩斯
描述:Inductor High Current Toroid 18uH/11.9uH 15% 1kHz 7.4A 13mOhm DCR RDL
替代型号2104-V-RC
型号/品牌 代替类型 替代型号对比

2104-V-RC

Bourns J.W. Miller 伯恩斯

当前型号

当前型号

2104-V

伯恩斯

功能相似

2104-V-RC和2104-V的区别
