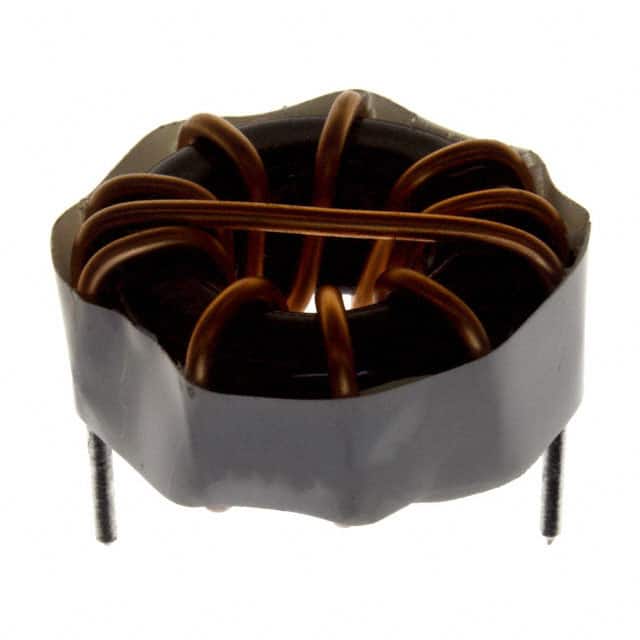

2300LL-3R9-H-RC参数规格_中文资料_数据手册PDF

2300LL-3R9-H-RC概述

Ind High Current Toroid 3.9uH 20% 1kHz 26.3A RDL

3.9 µH 屏蔽环形器 26.3 A 2 毫欧最大径向，水平（开放式）

得捷:
FIXED IND 3.9UH 26.3A 2 MOHM TH

艾睿:
Inductor High Current Toroid 3.9uH/2.6uH 20% 1KHz 26.3A 0.002Ohm DCR RDL

2300LL-3R9-H-RC中文资料参数规格

技术参数

额定电流 26.3 A

容差 ±20 %

电感 3.90 µH

屏蔽 No

测试频率 1 kHz

电阻DC） ≤2 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.002 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

高度 16.51 mm

直径 32.5 mm

脚长度 12.7 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2300LL-3R9-H-RC

型号： 2300LL-3R9-H-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：Ind High Current Toroid 3.9uH 20% 1kHz 26.3A RDL
