2200LL-560-V-RC参数规格_中文资料_数据手册PDF

2200LL-560-V-RC概述

Inductor High Current Toroid 56uH/23.9uH 15% 1kHz 9.8A 13mOhm DCR RDL

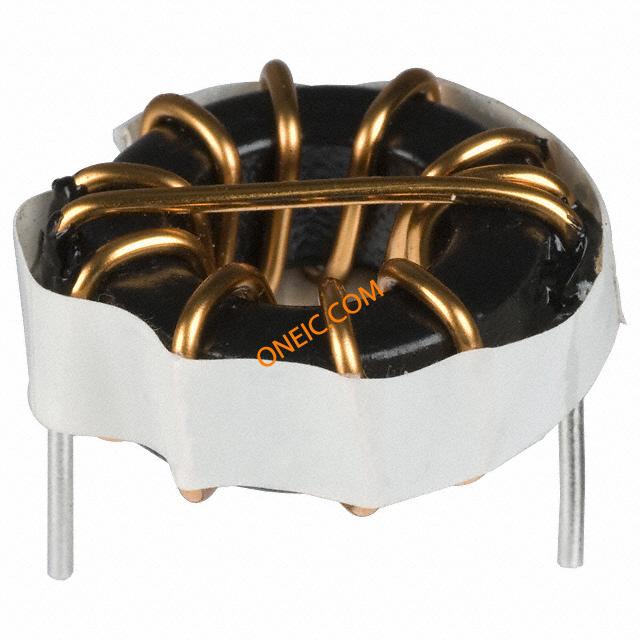

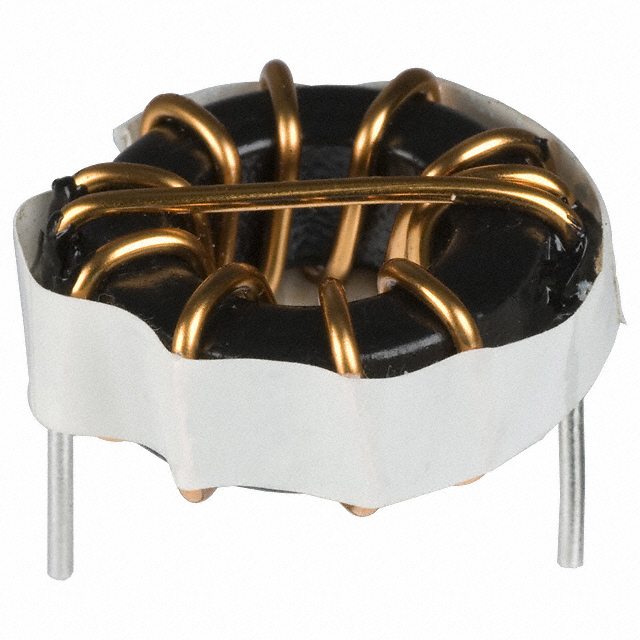

56µH Unshielded Toroidal Inductor 9.8A 13mOhm Max Radial, Vertical Open

得捷:
FIXED IND 56UH 9.8A 13 MOHM TH

艾睿:
Inductor High Current Toroid 56uH/23.9uH 15% 1KHz 9.8A 13mOhm DCR RDL

Electro Sonic:
Inductor High Current Toroid 56uH/23.9uH 15% 1KHz 9.8A 13mOhm DCR RDL

2200LL-560-V-RC中文资料参数规格

技术参数

额定电流 9.8 A

容差 15 %

电感 23.9µH, 56µH OCL

屏蔽 No

测试频率 1 kHz

电阻DC） ≤13 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 13 mΩ

封装参数

安装方式 Through Hole

外形尺寸

高度 27.9 mm

直径 27.9 mm

脚长度 12.7 mm

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2200LL-560-V-RC

型号： 2200LL-560-V-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：Inductor High Current Toroid 56uH/23.9uH 15% 1kHz 9.8A 13mOhm DCR RDL
