2300LL-561-H-RC参数规格_中文资料_数据手册PDF

2300LL-561-H-RC概述

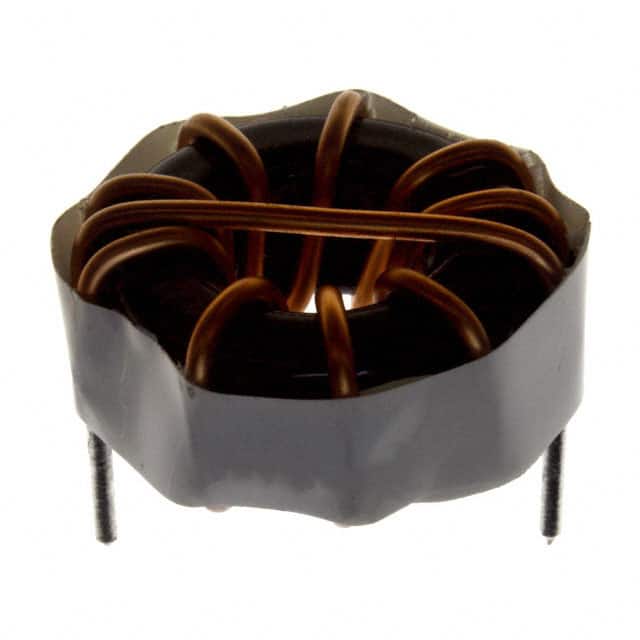

固定电感器 TOROID IND 560uH LOW LOSS HRTZL MT

屏蔽环形器 103 毫欧最大径向，水平（开放式）

得捷:
FIXED IND 560UH 4A 103 MOHM TH

贸泽:
固定电感器 TOROID IND 560uH LOW LOSS HRTZL MT

艾睿:
Inductor High Current Toroid 560uH/243.6uH 15% 1KHz 4A 0.103Ohm DCR RDL

2300LL-561-H-RC中文资料参数规格

技术参数

额定电流 4 A

容差 ±15 %

电感 560 µH

屏蔽 No

测试频率 1 kHz

电阻DC） ≤103 mΩ

工作温度Max 125 ℃

工作温度Min -55 ℃

电阻DC Max 0.103 Ω

封装参数

安装方式 Through Hole

封装 Radial

外形尺寸

宽度 0.65 in

高度 16.51 mm

直径 32.5 mm

脚长度 12.7 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2300LL-561-H-RC

型号： 2300LL-561-H-RC

制造商： Bourns J.W. Miller 伯恩斯

描述：固定电感器 TOROID IND 560uH LOW LOSS HRTZL MT
