2SD2657TL参数规格_中文资料_数据手册PDF

2SD2657TL概述

NPN 功率晶体管，ROHM### 双极晶体管，ROHM Semiconductor

NPN 功率，ROHM

### 双极晶体管，

得捷:
TRANS NPN 30V 1.5A TSMT3

欧时:
ROHM 2SD2657TL , NPN 双极晶体管, 1.5 A, Vce=30 V, HFE:270, 100 MHz, 3引脚 TSMT封装

艾睿:
Trans GP BJT NPN 30V 1.5A 1000mW 3-Pin TSMT T/R

安富利:
Trans GP BJT NPN 30V 1.5A 3-Pin TSMT T/R

Chip1Stop:
Trans GP BJT NPN 30V 1.5A 3-Pin TSMT T/R

Verical:
Trans GP BJT NPN 30V 1.5A 1000mW 3-Pin TSMT T/R

Win Source:
TRANS NPN 30V 1.5A TSMT 3

2SD2657TL中文资料参数规格

技术参数

频率 300 MHz

额定电压DC 30.0 V

额定电流 1.50 A

额定功率 1 W

针脚数 3

极性 NPN

耗散功率 1 W

击穿电压集电极-发射极 30 V

集电极最大允许电流 1.5A

最小电流放大倍数hFE 270 @100mA, 2V

最大电流放大倍数hFE 270 @100mA, 2V

额定功率Max 1 W

直流电流增益hFE 270

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 1000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 SOT-23-3

外形尺寸

长度 2.9 mm

宽度 1.6 mm

高度 0.9 mm

封装 SOT-23-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

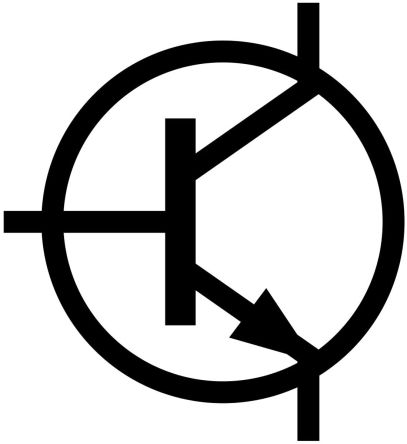

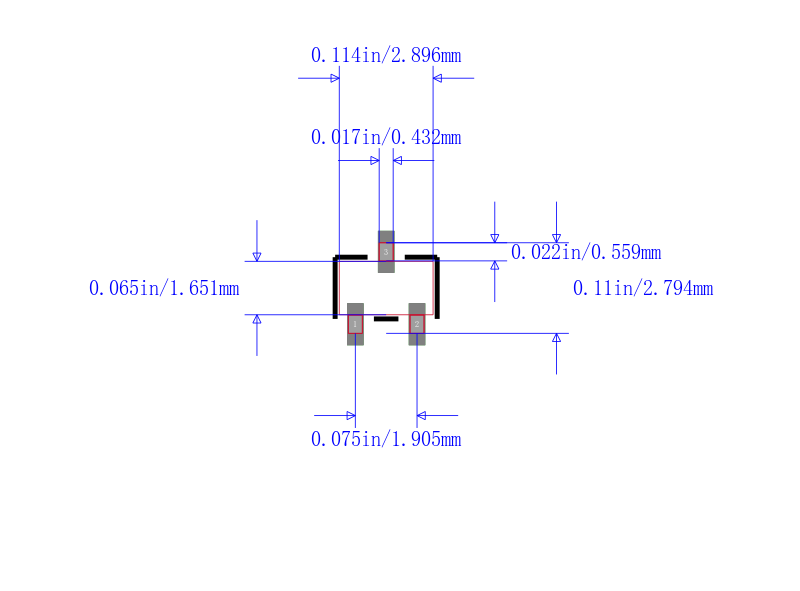

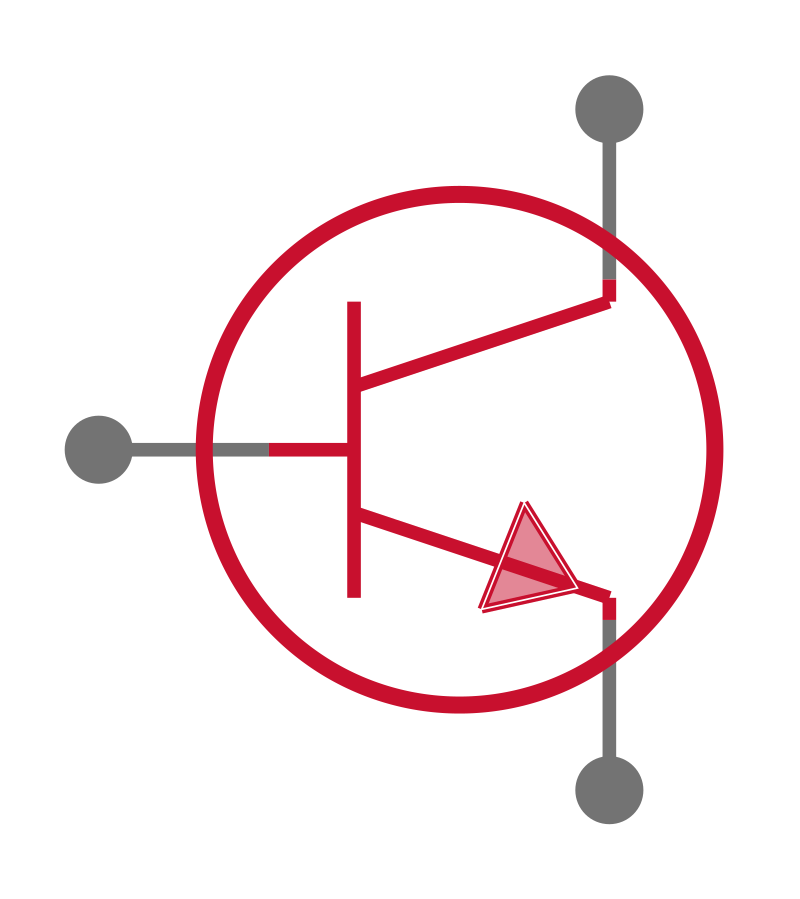

2SD2657TL引脚图与封装图

在线购买2SD2657TL

型号： 2SD2657TL

制造商： ROHM Semiconductor 罗姆半导体

描述：NPN 功率晶体管，ROHM ### 双极晶体管，ROHM Semiconductor

立即咨询

替代型号2SD2657TL

型号/品牌	代替类型	替代型号对比
2SD2657TL ROHM Semiconductor 罗姆半导体	当前型号	当前型号
2SD2657KT146 罗姆半导体	类似代替	2SD2657TL和2SD2657KT146的区别
US6X6TR 罗姆半导体	类似代替	2SD2657TL和US6X6TR的区别
QSX6TR 罗姆半导体	功能相似	2SD2657TL和QSX6TR的区别
