2SCR514PT100参数规格_中文资料_数据手册PDF

2SCR514PT100概述

2SCR514PT100 编带

- 双极 BJT - 单 NPN 320MHz 表面贴装型 MPT3

得捷:
TRANS NPN 80V 0.7A MPT3

立创商城:
NPN 80V 700mA

贸泽:
双极晶体管 - 双极结型晶体管BJT NPN 80V 700mA Transistor

艾睿:
Trans GP BJT NPN 80V 0.7A 4-Pin3+Tab MPT T/R

安富利:
Trans GP BJT NPN 80V 0.7A 4-Pin3+Tab MPT T/R

Chip1Stop:
Trans GP BJT NPN 80V 0.7A 4-Pin3+Tab MPT T/R

Verical:
Trans GP BJT NPN 80V 0.7A 2000mW 4-Pin3+Tab MPT T/R

DeviceMart:
TRANSISTOR NPN 80V 700MA SOT-89

2SCR514PT100中文资料参数规格

技术参数

频率 320 MHz

额定功率 2 W

极性 NPN

耗散功率 2 W

击穿电压集电极-发射极 80 V

集电极最大允许电流 0.7A

最小电流放大倍数hFE 120 @100mA, 3V

额定功率Max 2 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2000 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 MPT-3

外形尺寸

封装 MPT-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

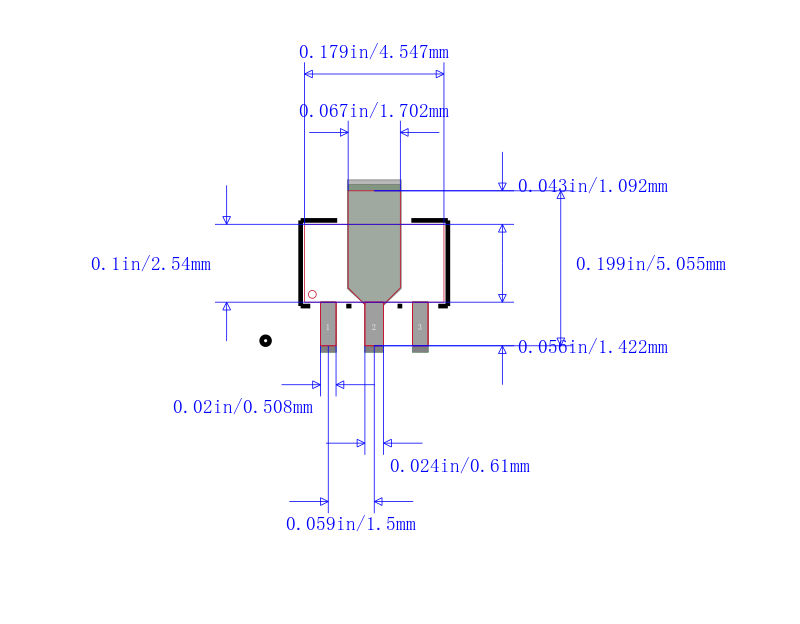

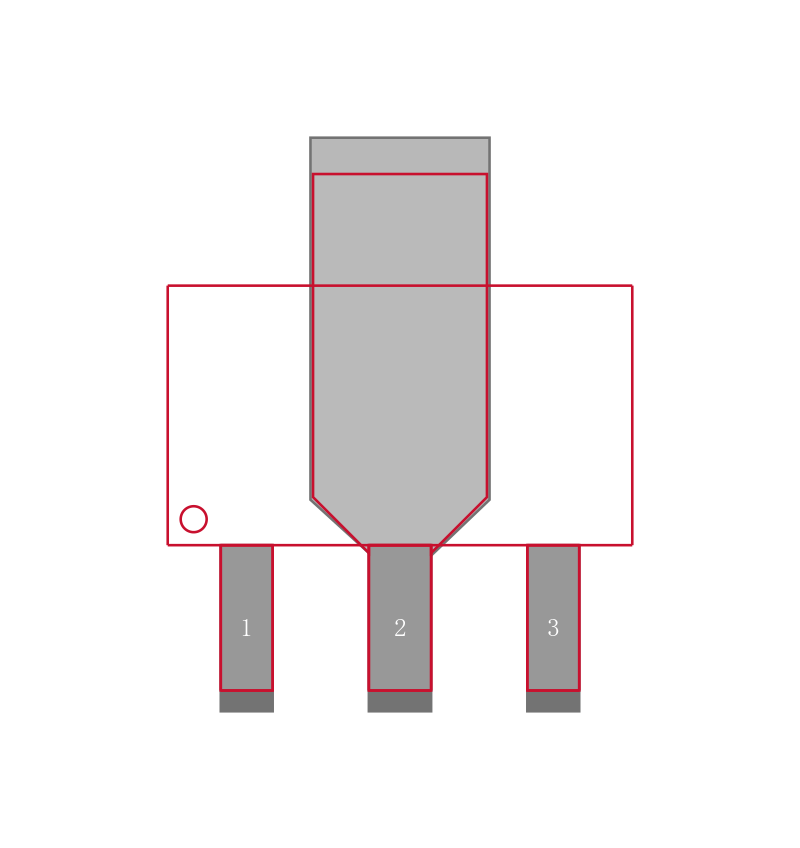

2SCR514PT100引脚图与封装图

在线购买2SCR514PT100

型号： 2SCR514PT100

制造商： ROHM Semiconductor 罗姆半导体

描述：2SCR514PT100 编带

替代型号2SCR514PT100

型号/品牌	代替类型	替代型号对比
2SCR514PT100 ROHM Semiconductor 罗姆半导体	当前型号	当前型号
2SCR533PT100 罗姆半导体	类似代替	2SCR514PT100和2SCR533PT100的区别
2SCR513PT100 罗姆半导体	类似代替	2SCR514PT100和2SCR513PT100的区别
2SCR552PT100 罗姆半导体	类似代替	2SCR514PT100和2SCR552PT100的区别
