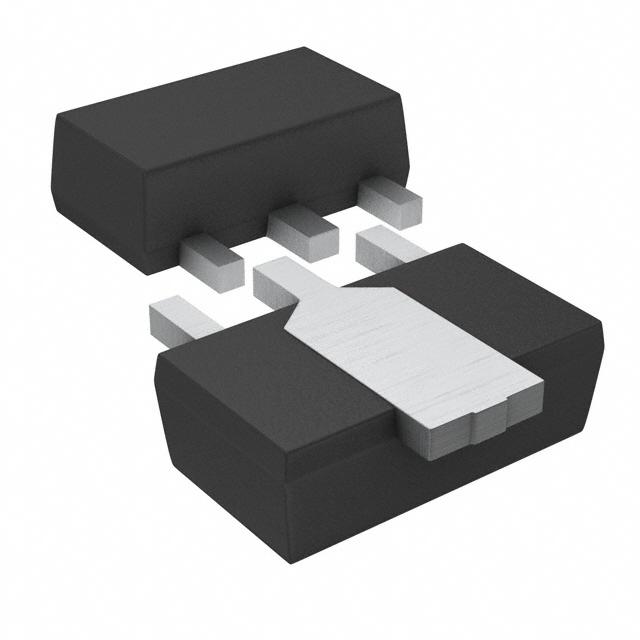

2SB1260T100R

2SB1260T100R图片1
2SB1260T100R图片2
2SB1260T100R图片3
2SB1260T100R图片4
2SB1260T100R图片5
2SB1260T100R图片6
2SB1260T100R图片7
2SB1260T100R图片8
2SB1260T100R图片9
2SB1260T100R概述

功率晶体管( ???? 80V ,Ⅰ ???? 1A) Power Transistor −80V, −1A

- 双极 BJT - 单 PNP 80 V 1 A 100MHz 2 W 表面贴装型 MPT3


得捷:
TRANS PNP 80V 1A MPT3


立创商城:
PNP 80V 1A


艾睿:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab MPT T/R


安富利:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab MPT T/R


Chip1Stop:
Trans GP BJT PNP 80V 1A 4-Pin3+Tab MPT T/R


Verical:
Trans GP BJT PNP 80V 1A 2000mW 4-Pin3+Tab MPT T/R


儒卓力:
**PNP TRANS.80V HFE180-390 MPT3 **


DeviceMart:
TRANS PNP 80V 1A SOT-89


Win Source:
TRANS PNP 80V 1A SOT-89


2SB1260T100R中文资料参数规格
技术参数

频率 100 MHz

额定电压DC -80.0 V

额定电流 -1.00 A

极性 PNP

耗散功率 2 W

击穿电压集电极-发射极 80 V

集电极最大允许电流 1A

最小电流放大倍数hFE 180 @100mA, 3V

最大电流放大倍数hFE 390

额定功率Max 2 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2000 mW

封装参数

安装方式 Surface Mount

引脚数 4

封装 MPT-3

外形尺寸

封装 MPT-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

2SB1260T100R引脚图与封装图

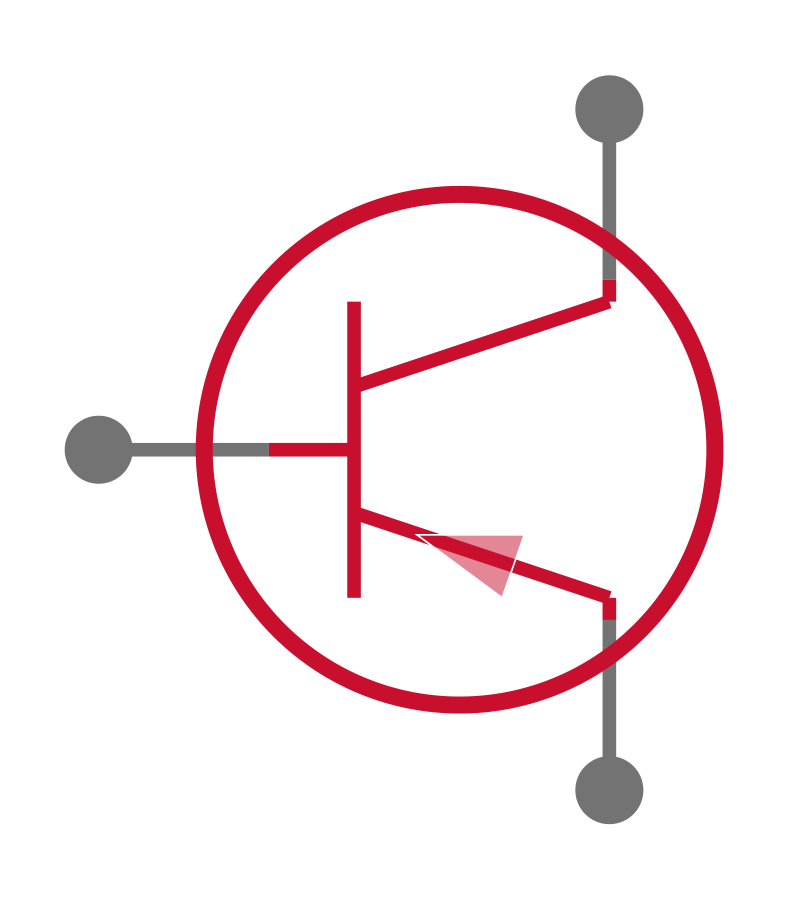

2SB1260T100R引脚图

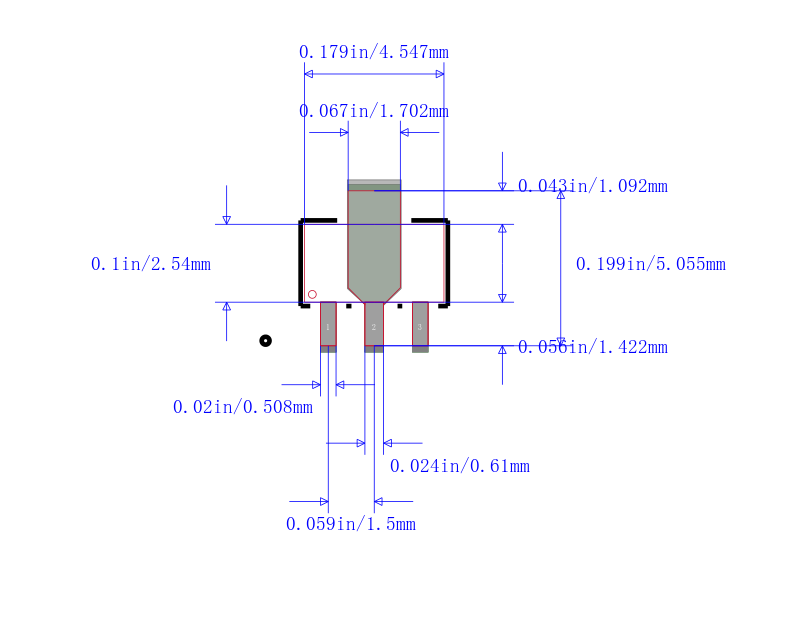

2SB1260T100R封装图

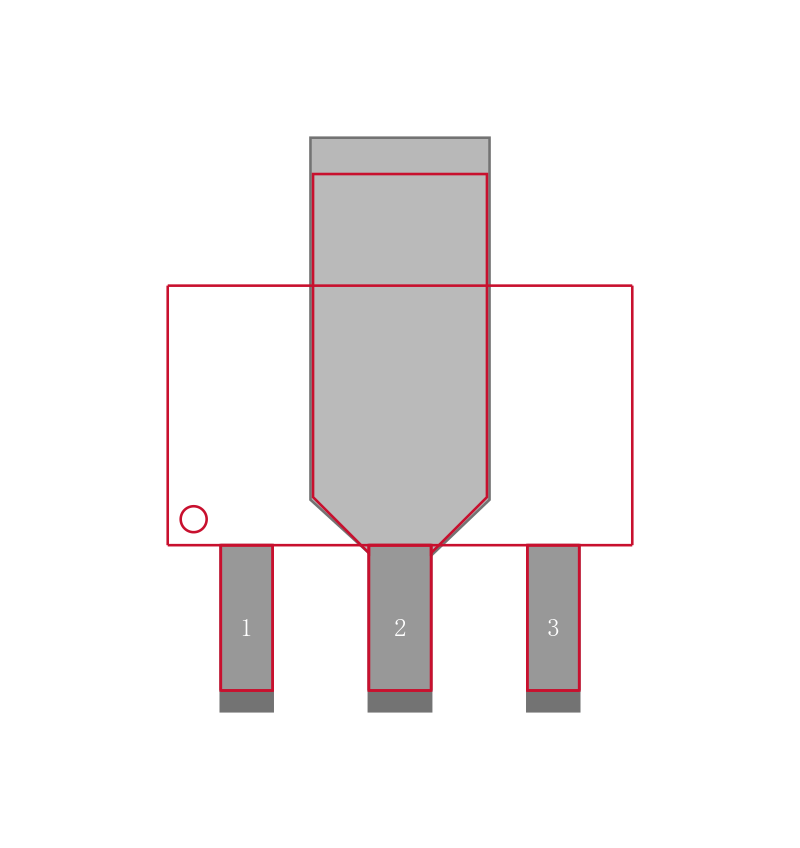

2SB1260T100R封装焊盘图
在线购买2SB1260T100R
型号: 2SB1260T100R
制造商: ROHM Semiconductor 罗姆半导体
描述:功率晶体管( ???? 80V ,Ⅰ ???? 1A) Power Transistor −80V, −1A
