2SB1698T100

2SB1698T100图片1

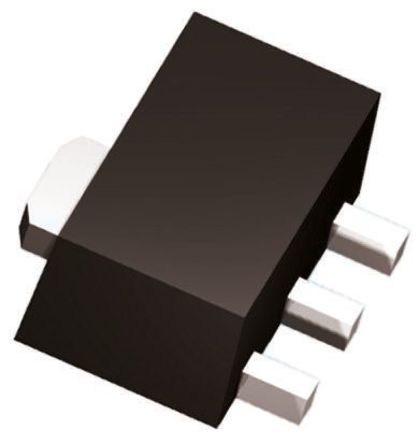

2SB1698T100图片2
2SB1698T100图片3

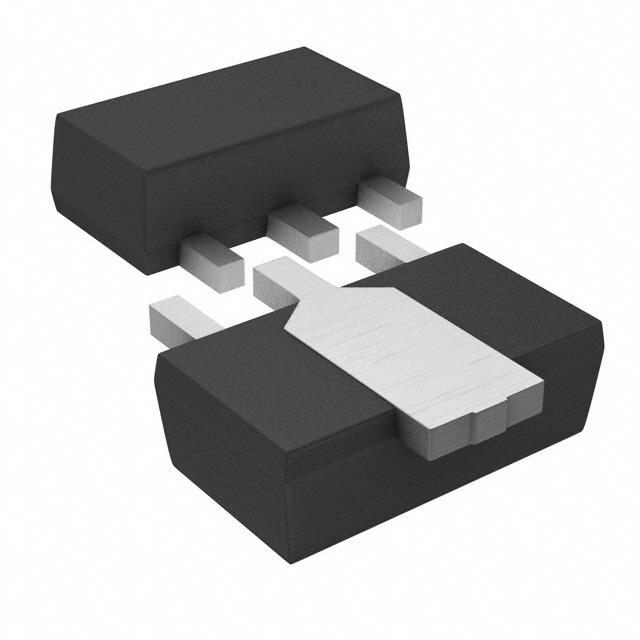

2SB1698T100图片4
2SB1698T100图片5
2SB1698T100图片6
2SB1698T100图片7
2SB1698T100图片8
2SB1698T100图片9
2SB1698T100概述

PNP 功率晶体管,Rohm### 双极晶体管,ROHM

PNP 功率,Rohm

### 双极晶体管,


得捷:
TRANS PNP 30V 1.5A MPT3


欧时:
ROHM 2SB1698T100 , PNP 双极晶体管, 1.5 A, Vce=30 V, HFE:270, 100 MHz, 3引脚 SC-62封装


贸泽:
双极晶体管 - 双极结型晶体管BJT TRANSISTOR BIPOLAR PNP; 30V; 1.5A


艾睿:
Trans GP BJT PNP 30V 1.5A 2000mW 4-Pin3+Tab MPT T/R


安富利:
Trans GP BJT PNP 30V 1.5A 4-Pin3+Tab MPT T/R


Chip1Stop:
Trans GP BJT PNP 30V 1.5A 4-Pin3+Tab MPT T/R


Verical:
Trans GP BJT PNP 30V 1.5A 2000mW 4-Pin3+Tab MPT T/R


DeviceMart:
TRANSISTOR PNP 30V 1.5A SOT-89


Win Source:
TRANS PNP 30V 1.5A SOT-89


2SB1698T100中文资料参数规格
技术参数

频率 280 MHz

极性 PNP

耗散功率 500 mW

击穿电压集电极-发射极 30 V

集电极最大允许电流 1.5A

最小电流放大倍数hFE 270

最大电流放大倍数hFE 680

额定功率Max 2 W

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 2 W

封装参数

安装方式 Surface Mount

引脚数 4

封装 MPT-3

外形尺寸

长度 4.7 mm

宽度 2.7 mm

高度 1.4 mm

封装 MPT-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Not Recommended

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

2SB1698T100引脚图与封装图
2SB1698T100引脚图
2SB1698T100封装图
2SB1698T100封装焊盘图
在线购买2SB1698T100
型号: 2SB1698T100
制造商: ROHM Semiconductor 罗姆半导体
描述:PNP 功率晶体管,Rohm ### 双极晶体管,ROHM
