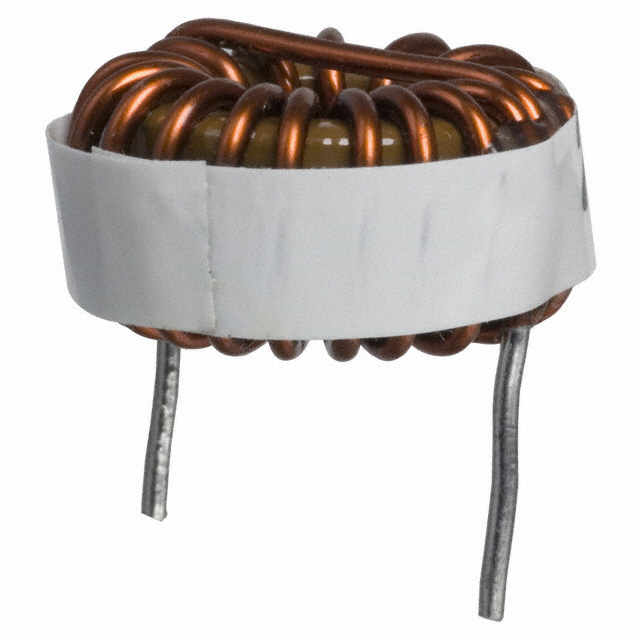

2122-H图片3

2122-H图片4

2122-H图片5

2122-H图片6

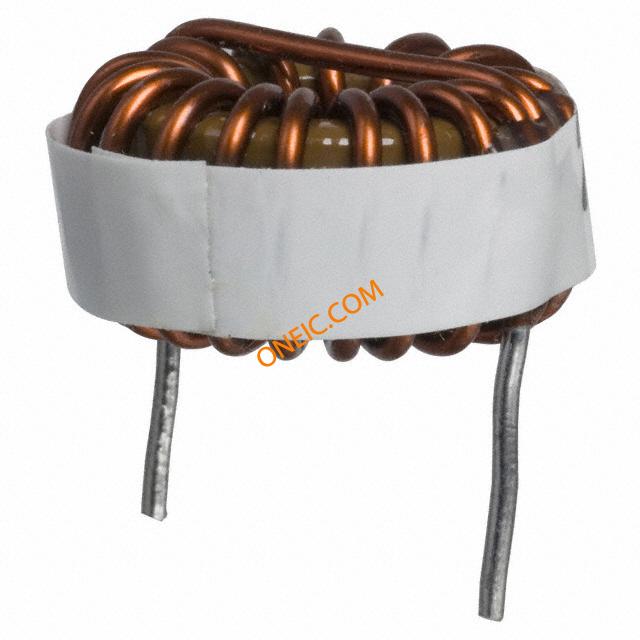

2122-H图片7

2122-H概述

高电流环形电感 High Current Toroid Inductors

680 µH 无屏蔽环形器 1.4 A 330 毫欧最大径向，水平（开放式）

得捷:
FIXED IND 680UH 1.4A 330 MOHM TH

贸泽:
Fixed Inductors 680uH 15%

2122-H中文资料参数规格

技术参数

额定电流 1.4 A

容差 ±15 %

电感 680 µH

屏蔽 No

测试频率 1 kHz

电阻DC） ≤330 mΩ

工作温度Max 105 ℃

工作温度Min 55 ℃

电阻DC Max 0.33 Ω

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial

外形尺寸

宽度 0.45 in

高度 11.4 mm

直径 21.8 mm

封装 Radial

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 End of Life

包装方式 Bulk

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买2122-H

型号： 2122-H

制造商： Bourns J.W. Miller 伯恩斯

描述：高电流环形电感 High Current Toroid Inductors
