2SB1412TLR概述
PNP,-20V,-5A低饱和压降晶体管
- 双极 BJT - 单 PNP 20 V 5 A 120MHz 1 W 表面贴装型 CPT3
得捷:
TRANS PNP 20V 5A CPT3
安富利:
Trans GP BJT PNP 20V 5A 3-Pin2+Tab CPT T/R
Chip1Stop:
Trans GP BJT PNP 20V 5A 3-Pin2+Tab CPT T/R
Verical:
Trans GP BJT PNP 20V 5A 1000mW 3-Pin2+Tab CPT T/R
力源芯城:
PNP,-20V,-5A低饱和压降晶体管
DeviceMart:
TRANS PNP 20V 5A SOT-428
Win Source:
TRANS PNP 20V 5A SOT-428
2SB1412TLR中文资料参数规格
技术参数
频率 120 MHz
额定电压DC -20.0 V
额定电流 -5.00 A
极性 PNP
耗散功率 1 W
击穿电压集电极-发射极 20 V
集电极最大允许电流 5A
最小电流放大倍数hFE 180 @500mA, 2V
最大电流放大倍数hFE 390
额定功率Max 1 W
耗散功率Max 1000 mW
封装参数
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
外形尺寸
封装 TO-252-3
物理参数
工作温度 150℃ TJ
其他
产品生命周期 Not For New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

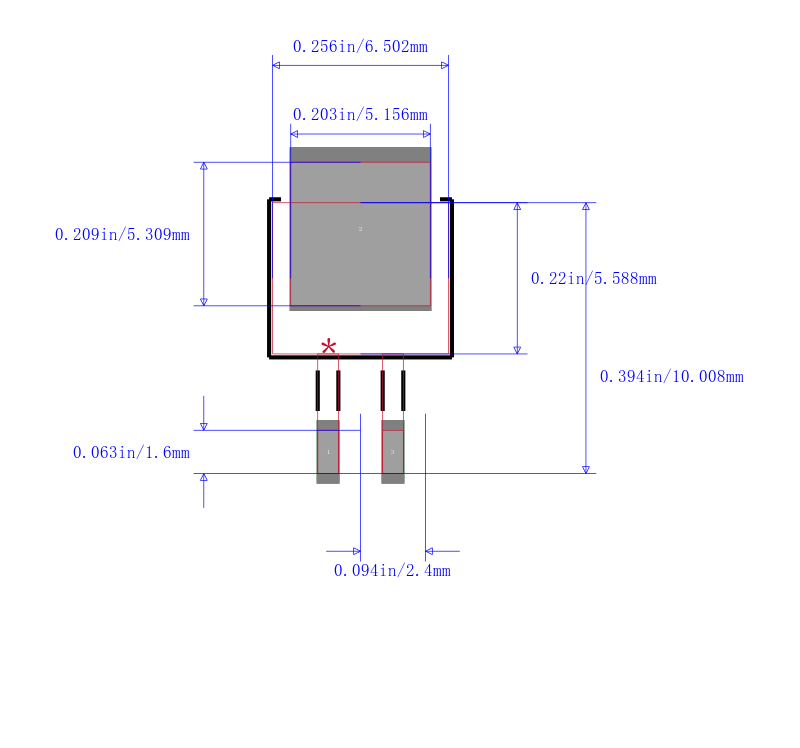

2SB1412TLR引脚图与封装图
