2SC3942参数规格_中文资料_数据手册PDF

2SC3942概述

硅NPN三重扩散平面型（对于彩电色度输出） Silicon NPN triple diffusion planar typeFor color TV chroma output

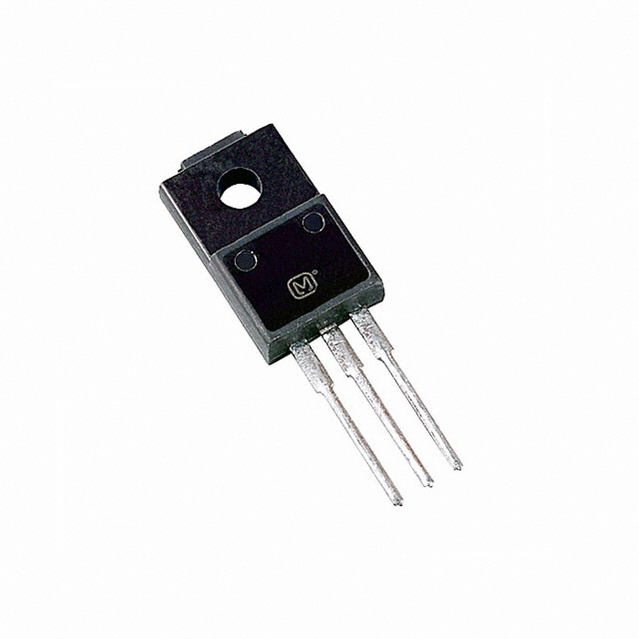

- 双极 BJT - 单 NPN 140MHz 通孔 TO-220F-A1

得捷:
TRANS NPN 300V 0.1A TO220F-A1

Win Source:
TRANS NPN 300V 0.1A TO-220F

2SC3942中文资料参数规格

技术参数

额定电压DC 300 V

额定电流 100 mA

极性 NPN

击穿电压集电极-发射极 300 V

集电极最大允许电流 0.1A

最小电流放大倍数hFE 50 @5mA, 50V

额定功率Max 2 W

耗散功率Max 2 W

封装参数

安装方式 Through Hole

封装 TO-220-3

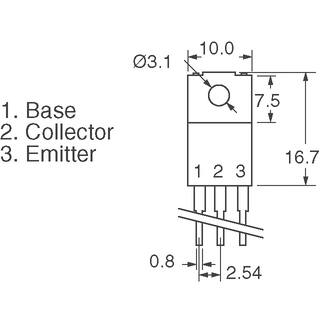

外形尺寸

封装 TO-220-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2SC3942

型号： 2SC3942

描述：硅NPN三重扩散平面型（对于彩电色度输出） Silicon NPN triple diffusion planar typeFor color TV chroma output

替代型号2SC3942
