通用放大器晶体管 General Purpose Amplifier Transistors
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -60V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −50V 集电极连续输出电流ICCollector CurrentIC| −150mA/-0.15A 截止频率fTTranstion FrequencyfT| 140MHz 直流电流增益hFEDC Current GainhFE| 120~560 管压降VCE（sat）Collector-Emitter SaturationVoltage| −500mV/-0.5V 耗散功率PcPoWer Dissipation| 200mW/0.2W Description & Applications| Features 1 Excellent hFE linearity. 2 Complements the 2SC2412K /2SC4081 / 2SC4617 / 2SC5658 /2SC1740S 描述与应用| 特点 1）很棒HFE线性。 2）补充2SC2412K/2SC4081/2SC4617/2SC5658/2SC1740S
额定电压DC -50.0 V
额定电流 -100 mA
极性 PNP
耗散功率 0.2 W
击穿电压集电极-发射极 50 V
集电极最大允许电流 0.1A
最小电流放大倍数hFE 180 @2mA, 6V
额定功率Max 200 mW
工作温度Max 150 ℃
耗散功率Max 200 mW
安装方式 Surface Mount

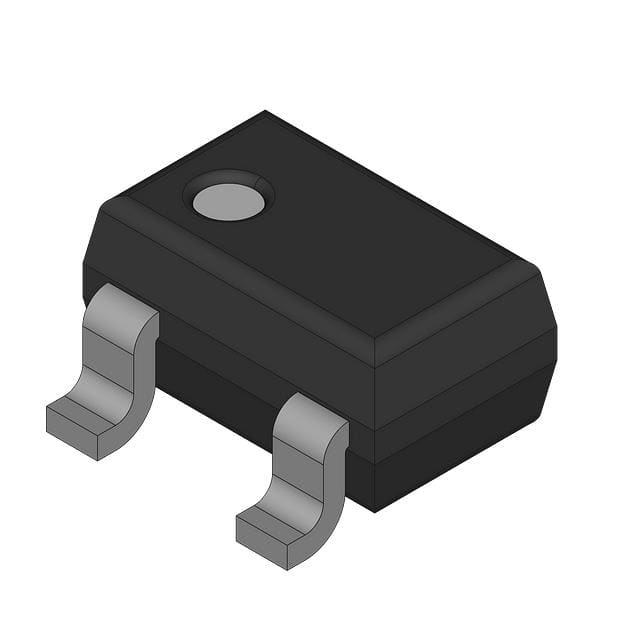

封装 SC-70-3
长度 2.1 mm
宽度 1.24 mm
高度 0.85 mm
封装 SC-70-3
工作温度 150℃ TJ
产品生命周期 Unknown
包装方式 Tape & Reel TR
RoHS标准 Non-Compliant
含铅标准 Contains Lead
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
2SA1576ART1 ON Semiconductor 安森美 | 当前型号 | 当前型号 |
2SA1576ART1G 安森美 | 完全替代 | 2SA1576ART1和2SA1576ART1G的区别 |
