2534-5002UB参数规格_中文资料_数据手册PDF

2534-5002UB概述

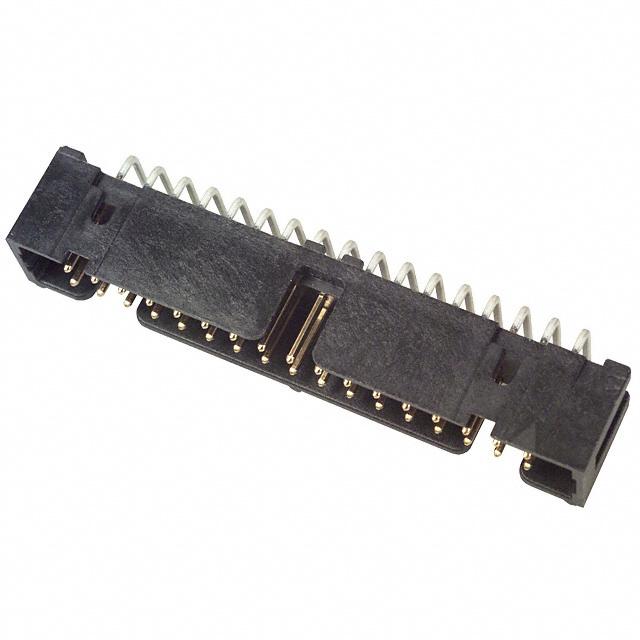

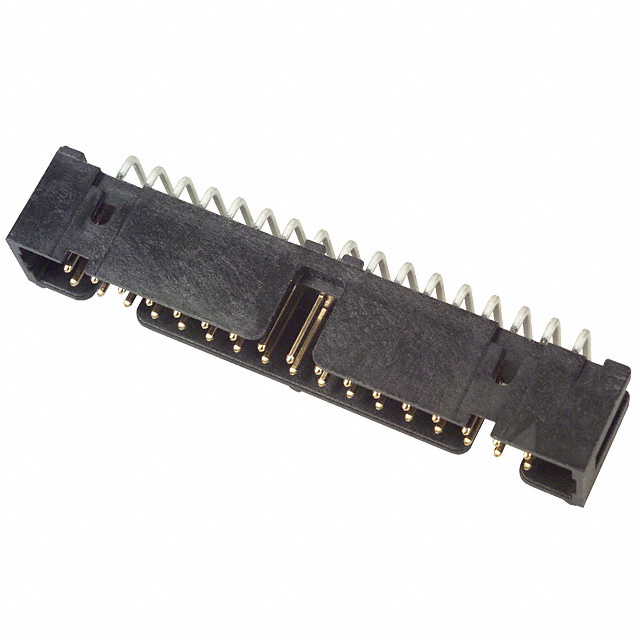

3M 2534-5002UB Wire-To-Board Connector, 2.54mm, 34Contacts, Header, 2500 Series, Through Hole, 2Rows

Connector Header Through Hole, Right Angle 34 position 0.100" 2.54mm

得捷:
CONN HEADER R/A 34POS 2.54MM

Newark:
# 3M 2534-5002UB Wire-To-Board Connector, 2.54 mm, 34 Contacts, Header, 2500 Series, Through Hole, 2 Rows

2534-5002UB中文资料参数规格

技术参数

触点数 34

极性 Male

触点电镀 Tin over Nickel, Tin Lead

额定电流 1.75 A

排数 2

针脚数 34

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 50.5 mm

宽度 9.65 mm

高度 8.59 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Gray

触点材质 Copper Alloy

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买2534-5002UB

型号： 2534-5002UB

描述：3M 2534-5002UB Wire-To-Board Connector, 2.54mm, 34Contacts, Header, 2500 Series, Through Hole, 2Rows

替代型号2534-5002UB
