22-12-2021参数规格_中文资料_数据手册PDF

22-12-2021概述

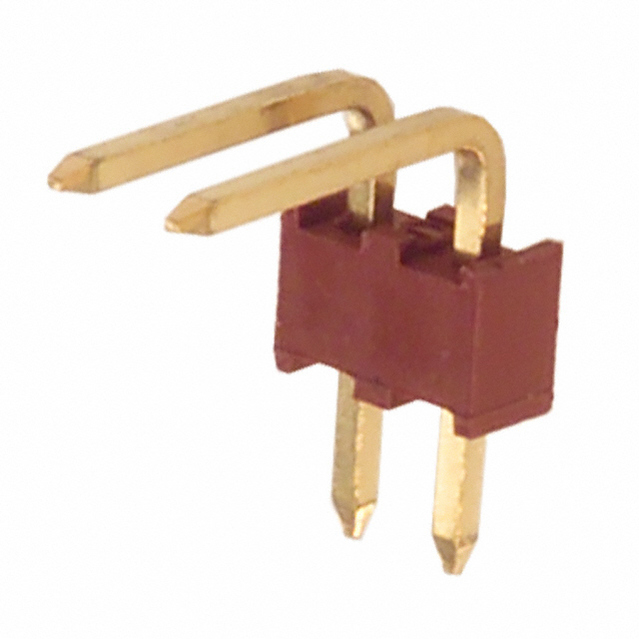

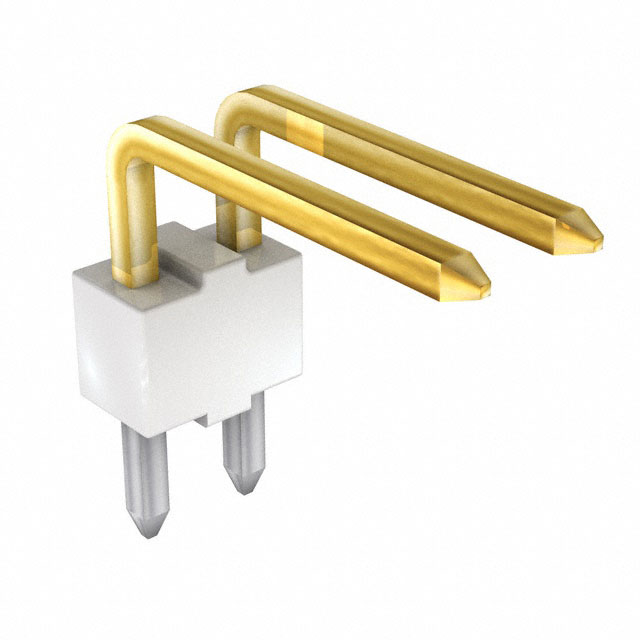

2.54毫米（ .100 ）间距KK®线对板头，单排，直角， 2电路，PA聚酰胺尼龙，金（Au ）镀层 2.54mm .100 Pitch KK® Wire-to-Board Header, Single Row, Right Angle, 2 Circuits, PA Polyamide Nylon, Gold Au Plating

KK 254 Connector System is ideal for board to board and wire to board applications. They deliver up to 5A and 250V per circuit in a 2.54mm centreline pitch.

A-4094-02A241, GTIN UPC EAN: 800753729681

.: Dual-cantilever terminals

.: Polarizing header backwalls, polarizing ribs on receptacles

.: Friction-lock headers and receptacles

.: KK RPC headers offered in high-temperature nylon and reflow matte-tin plating

22-12-2021中文资料参数规格

技术参数

触点数 2

极性 Male

触点电镀 Gold

额定电压DC 250 V

额定电流 4 A

绝缘电阻 1000 MΩ

排数 1

灼热丝测试标准 Non-Compliant

无卤素状态 Low Halogen

方向 Right Angle

电路数 2

易燃性等级 UL 94 V-0

针脚数 2

拔插次数 100

额定电流Max 4A/触头

工作温度Max 80 ℃

工作温度Min -40 ℃

额定电压Max 500 V

额定电压 250 V

接触电阻Max 10 mΩ

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 4.83 mm

宽度 9.89 mm

高度 6.3 mm

引脚间距 2.54 mm

物理参数

外壳颜色 White

颜色 White

触点材质 Brass

工作温度 0℃ ~ 75℃

外壳材质 Nylon

其他

产品生命周期 Active

包装方式 Bulk

制造应用车用, 通信与网络, 汽车，通用，医疗，电信, 医用, 消费电子产品

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536694040

数据手册

在线购买22-12-2021

型号： 22-12-2021

制造商： Molex 莫仕

描述：2.54毫米（ .100 ）间距KK®线对板头，单排，直角， 2电路，PA聚酰胺尼龙，金（Au ）镀层 2.54mm .100 Pitch KK® Wire-to-Board Header, Single Row, Right Angle, 2 Circuits, PA Polyamide Nylon, Gold Au Plating

立即咨询

替代型号22-12-2021

型号/品牌	代替类型	替代型号对比
22-12-2021 Molex 莫仕	当前型号	当前型号
76382-402 法马通	类似代替	22-12-2021和76382-402的区别
76382-302LF 法马通	功能相似	22-12-2021和76382-302LF的区别
76382-302 法马通	功能相似	22-12-2021和76382-302的区别
