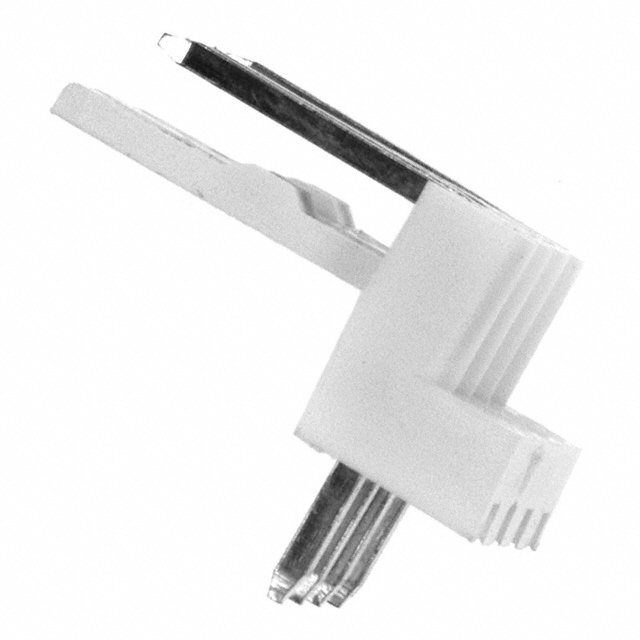

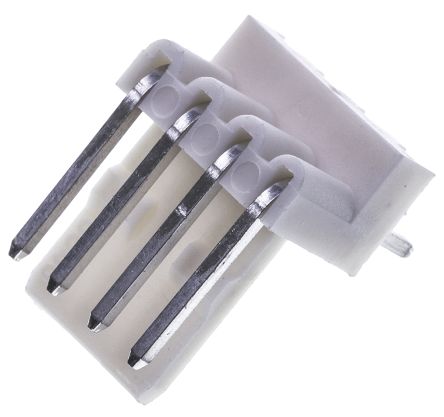

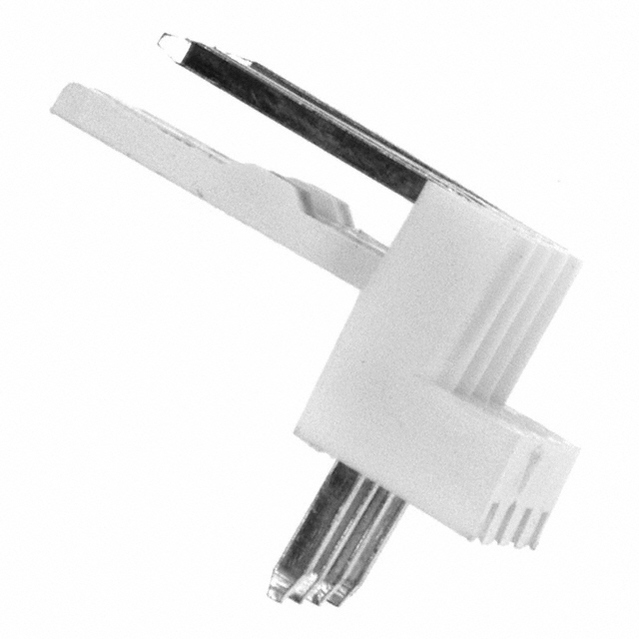

MOLEX 22-05-1042 线至板连接器, 直角, 5046系列, 4 触点, 针座, 2.5 mm, 通孔安装, 1 排
Mini-Latch 2.50 mm 印刷电路板引脚管座 - 5045 和 5046 系列
Mini-Latch 5045 和 5046 系列 2.50 mm 印刷电路板引脚管座适合与 Mini-Latch 51191 系列和 KK 系列 5051 2.50 mm 压接外壳一起使用。这些印刷电路板管座是部分有罩管座，具有摩擦斜面锁定机制，确保牢固配接。这些 Mini-Latch 引脚管座提供垂直和直角安装配置和以及各种电路，提供设计灵活性。
### 特点和优势
摩擦锁定斜面，可确保牢固的配接连接
垂直和直角安装型号，实现设计灵活性
### 产品应用信息
Mini-Latch 互连系统为各种工业标准 2.50 mm 线对板应用提供可靠的接口。应用包括车辆、传真机、打印机、PC 显示器和数据通信中心。
### 2.5mm 线到板或线到线 - Molex
触点数 4
极性 Male
触点电镀 Tin
额定电压DC 250 V
额定电压AC 250 V
额定电流 3 A
绝缘电阻 1000 MΩ
排数 1
灼热丝测试标准 Non-Compliant
无卤素状态 Low Halogen
方向 Right Angle
电路数 4
易燃性等级 UL 94 V-0
针脚数 4
接触电阻 20.0 mΩ
拔插次数 30
额定电流Max 3A/触头
工作温度Max 105 ℃
工作温度Min -40 ℃
额定电压Max 250 V
额定电压 250VAC, 250VDC
接触电阻Max 20 mΩ
安装方式 Through Hole
引脚间距 2.50 mm
长度 9.50 mm
宽度 4.90 mm
高度 6.3 mm
引脚间距 2.50 mm
外壳颜色 Natural
颜色 Natural
触点材质 Brass
工作温度 -40℃ ~ 105℃
外壳材质 Nylon 6/6
产品生命周期 Active
包装方式 Bag
制造应用 消费电子产品, 车用, 工业自动化, -
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536694040
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
22-05-1042 Molex 莫仕 | 当前型号 | 当前型号 |
0022051042 莫仕 | 完全替代 | 22-05-1042和0022051042的区别 |
22-12-1042 莫仕 | 类似代替 | 22-05-1042和22-12-1042的区别 |
171826-4 泰科 | 功能相似 | 22-05-1042和171826-4的区别 |
