2SK2503TL

2SK2503TL图片1

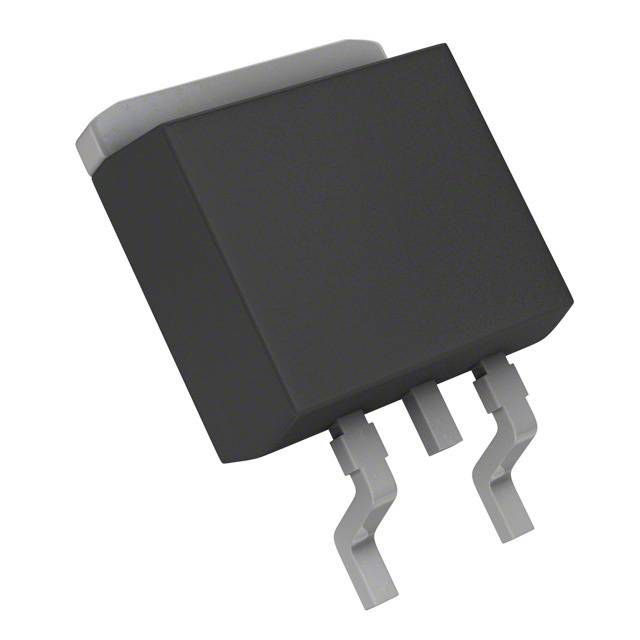

2SK2503TL图片2

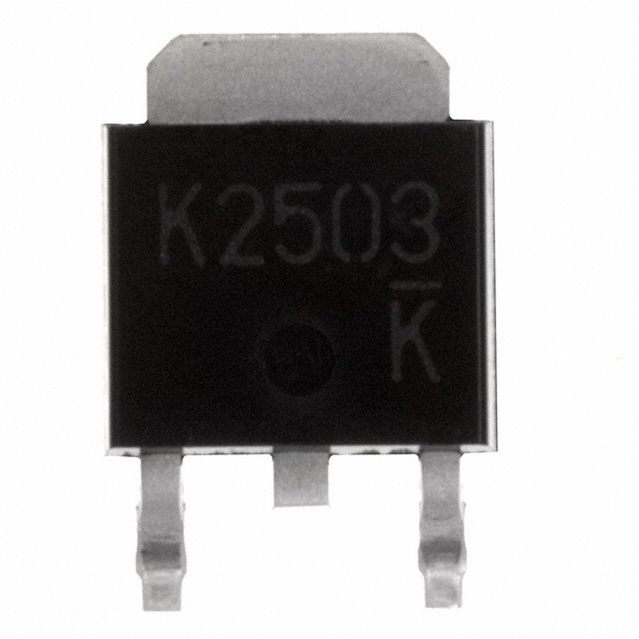

2SK2503TL图片3
2SK2503TL图片4

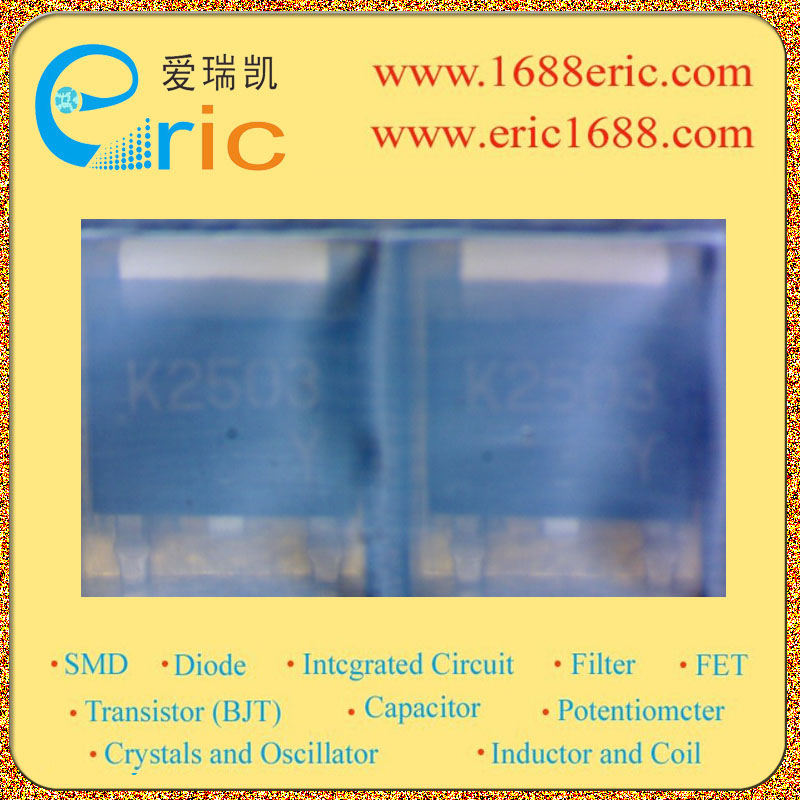

2SK2503TL图片5
2SK2503TL图片6
2SK2503TL图片7
2SK2503TL概述

4V驱动N沟道MOS FET硅N沟道MOS FET特性硅N沟道MOS FET低导通电阻开关速度快宽SOA(安全工作区)4V驱动驱动电路可以很简单并行使用容易

最大源漏极电压Vds Drain-Source Voltage| 60V \---|--- 最大栅源极电压Vgs± Gate-Source Voltage| 20V 最大漏极电流Id Drain Current| 5A 源漏极导通电阻ΩRds DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance| 0.11Ω/Ohm @2.5A,10V 开启电压Vgs(th) Gate-Source Threshold Voltage| 1-2.5V 耗散功率Pd Power Dissipation| 20W Description & Applications| 4V Drive Nch MOS FET Silicon N-channel MOS FET Features Silicon N-channel MOS FET Low On-resistance Fast switching speed Wide SOA safe operating area 4V drive Drive circuits can be simple Parallel use is easy 描述与应用| 4V驱动N沟道MOS FET 硅N沟道MOS FET 特性 硅N沟道MOS FET 低导通电阻 开关速度快 宽SOA(安全工作区) 4V驱动 驱动电路可以很简单 并行使用容易

2SK2503TL中文资料参数规格
技术参数

额定电压DC 60.0 V

额定电流 5.00 A

漏源极电阻 170 mΩ

极性 N-Channel

耗散功率 20 W

漏源极电压Vds 60 V

漏源击穿电压 60.0 V

连续漏极电流Ids 5.00 A

上升时间 20 ns

输入电容Ciss 520pF @10VVds

额定功率Max 20 W

下降时间 20 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 20W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.5 mm

宽度 5.5 mm

高度 2.3 mm

封装 TO-252-3

物理参数

工作温度 150℃ TJ

其他

产品生命周期 Obsolete

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买2SK2503TL
型号: 2SK2503TL
制造商: ROHM Semiconductor 罗姆半导体
描述:4V驱动N沟道MOS FET硅N沟道MOS FET特性硅N沟道MOS FET低导通电阻开关速度快宽SOA(安全工作区)4V驱动驱动电路可以很简单并行使用容易
