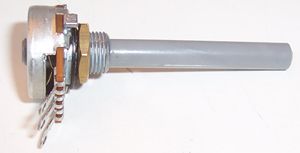

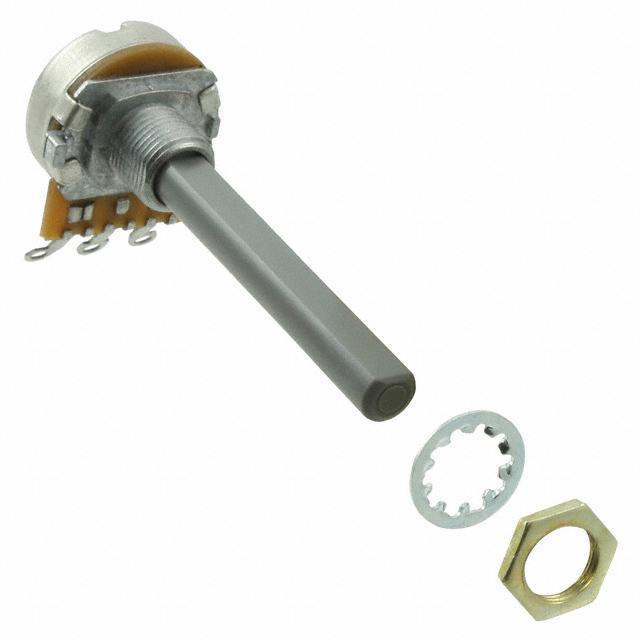

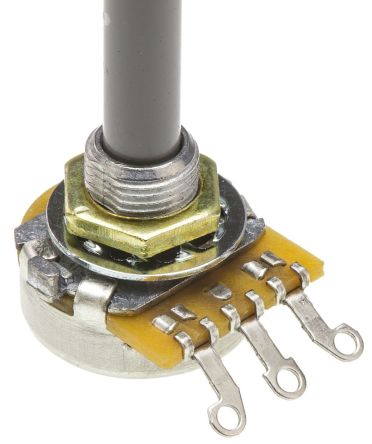

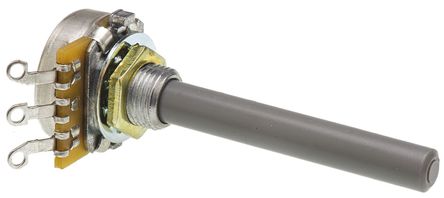

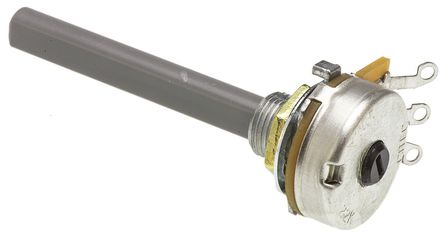

TE CONNECTIVITY 23ESA223MMF50N 旋转电位器, 轴动, 23ESA系列, 22 kohm, 线性, 1 转, 400 mW, 面板
20mm 单电位计、开关电位计和双电位计
23/27E 系列
带有合金外壳的加固设计
可选单电位计、双电位计和旋转式开关电位计,每种都有线性和对数两种跟踪选择
直接接线终端
容差 | ±20%
---|---
旋转 | 267° 电气 300° 机械
机械耐受性 | 25000 次操作
工作温度 | -55°C → +125°C
主体直径 | 20.4mm
主体厚度 | 10.7mm(单型)23mm(开关型),21mm(双型)
安装衬套 | Ø 9.5mm 长度 7.4mm
绝缘轴 | Ø6.35mm(扁平),长度 50mm(包括衬套)
Ø4mm(扁平),长度 42mm(包括衬套)
额定功率 | 线性足迹 0.4W,记录足迹 0.2W
开关额定值 | 4A / 250V 交流
欧时:
TE Connectivity 23 系列, 面板安装 电位器 22kΩ ±20% 旋转 23ESA223MMF50N, 0.4W, 6.35 mm 直径轴 1
艾睿:
Res Carbon Film POT 22K Ohm 20% 0.4W 1Elec/1MechTurns 6.35mm 60.7 X 20.4 X 25.2mm Eyelet Panel Mount
Allied Electronics:
23E 1 turn carbon track pot, 22K lin 20mm
安富利:
Res Carbon Film POT 22K Ohm 20% 2/5W 1Elec/1MechTurn 6.35mm 60.7 X 20.4 X 25.2mm Eyelet Panel Mount
Chip1Stop:
Res Carbon Film POT 22K Ohm 20% 0.4W 1Elec/1MechTurn 6.35mm 60.7 X 20.4 X 25.2mm Eyelet Panel Mount
Newark:
# TE CONNECTIVITY 23ESA223MMF50N Rotary Potentiometer, 22 kohm, 400 mW, ± 20%, 23ESA Series, 1 Turns, Linear
额定电压DC 500 V
容差 ±20 %
额定功率 400 mW
电阻 22 kΩ
阻值偏差 ±20 %
工作温度Max 70 ℃
工作温度Min -25 ℃
安装方式 Solder Lug, Panel
封装 25mm Dia.
长度 60.7 mm
宽度 20.4 mm
高度 25.2 mm
封装 25mm Dia.
工作温度 -25℃ ~ 70℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ELV标准 Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
23ESA223MMF50N TE Connectivity 泰科 | 当前型号 | 当前型号 |
23ESA223MMF50NF 泰科 | 完全替代 | 23ESA223MMF50N和23ESA223MMF50NF的区别 |
